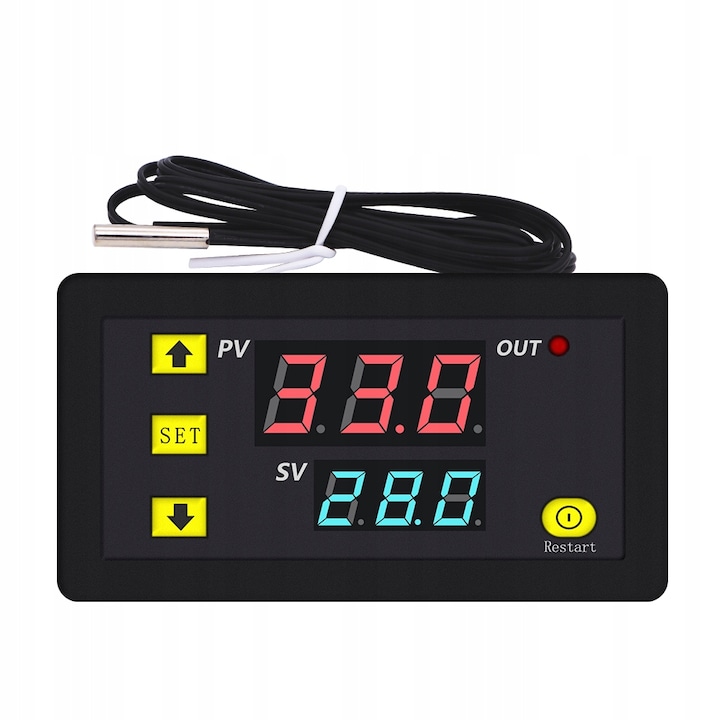

Regulator de temperatura W3230 12V

Controlerul poate indeplini functia:

• Incalzi
• Racire

in intervalul de la -55°C la 120°C cu posibilitatea de a seta:

• Alarma (vizuala)
• Limita superioara/inferioara de temperatura
• Histerezis
• Intarzieri de activare a releului
• Setari pentru abaterea temperaturii

Senzorul de temperatura NTC10K este inclus in set!

Date tehnice:

• Alimentare: DC 12V
• Domeniu de masurare a temperaturii: -55 – 120°C
• Capacitate de sarcina la iesire: max. 20A/14VAC, 10A/250VAC
• Senzor de temperatura: rezistent la apa NTC10K, lung. cca 1 m
• Diametru senzor: 5 mm
• Lungimea mansonului senzorului: 25 mm
• Precizie de masurare: 0,5% sau +/- 3°C
• Precizia afisajului: 0,1 °C (pana la 99,9 °C) si 1 °C (peste 100 °C)
• Rata de reimprospatare: 0,5 sec.
• Temperatura de functionare: 0–50°C

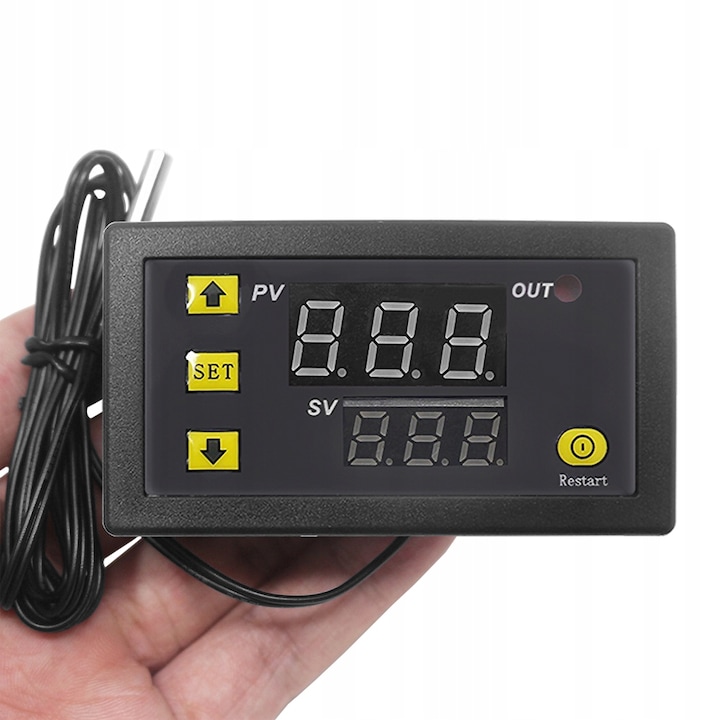

• Afisaj LED dublu: temperatura masurata (PV) si temperatura setata (SV)
• Dimensiune exterioara: 79x43x26mm +-1mm
• Dimensiune montaj: 72×39 (adancime 25mm)

Programare:

• MENU – pentru a intra in sistemul de programare, tineti apasat butonul SET timp de aproximativ 4-5 secunde.
• Selectarea modului de programare P0 – P6 este selectata folosind butoanele + si –
• Confirmam intrarea in modul selectat apasand butonul SET
• Confirmati valoarea selectata cu butonul SET

Moduri de programare P0 – P6

• P0 – selectarea racirii sau incalzirii C/H
• P1 – interval de activare histerezis, selectabil de la 0,5 la 15°C
• P2 – limita superioara de temperatura (implicit 120*C) interval -45°C pana la 120°C
• P3 – limita inferioara de temperatura (implicit -55*C) interval -55°C pana la 120°C
• P4 – calibrarea termometrului in intervalul -7°C pana la 7°C (setat atunci cand indicatiile de temperatura sunt incorecte)
• P5 – timpul de intarziere al pornirii releului in intervalul 0min pana la 10min
• P6 – alarma de temperatura prea mare, reglabila de la 0 la 110°C (alarma vizuala)
• Pornirea simultana a butoanelor + si – cand sursa de alimentare este pornita provoaca o resetare la setarile din fabrica
