Descriere produs

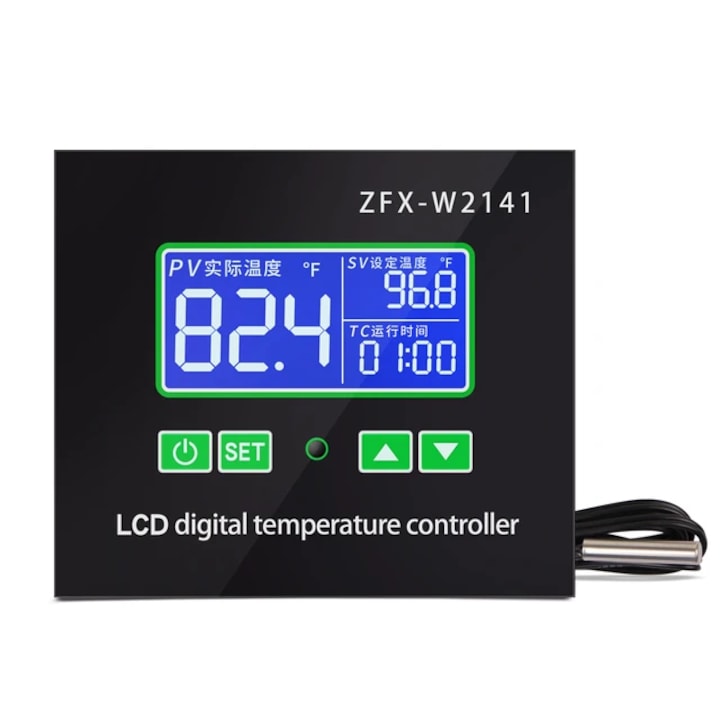

Modulul regulator de Temperatura Digital ZFK-W2141, cu functie de incalzire si racire, cu afisaj LED, este un dispozitiv proiectat pentru a monitoriza si a controla temperatura in diverse aplicatii. Bazat pe tehnologie microcomputerizata, ZFK-W2141 asigura o masurare si reglare precisa a temperaturii.
Releul in stare solida (cunoscut si sub numele de SSR, releu SS, releu SSR sau comutator SSR) este un dispozitiv de comutare electronic integrat fara contact, care este asamblat compact prin circuit integrat (IC) si componente separate. Conform caracteristicilor de comutare ale componentelor electronice, cum ar fi tranzistoarele de comutare, portile de cristal cu doua cai si alte componente semiconductoare), SSR poate comuta foarte rapid starea „ON” si „OFF” incarcate prin circuitul electronic, la fel ca functia releelor mecanice traditionale.
Designul sau compact si intuitiv faciliteaza integrarea in diferite sisteme si proiecte, de la incalzirea locuintelor pana la aplicatiile industriale. Afisajul LED luminescent ofera o citire clara si rapida a temperaturii, permitand utilizatorului sa monitorizeze in timp real parametrii setati si valorile masurate.
Cu ajutorul butoanelor, utilizatorul poate seta cu usurinta parametrii doriti, inclusiv valoarea temperaturii la care doreste declansarea actiunilor de incalzire sau racire.
Se recomanda instalarea intr-un loc ferit de umiditate si variatii mari de temperatura, precum si o verificare periodica a functionarii corecte.
Modulul prezinta LED de indicare iesire.
Produsul vine sub forma de kit, fiind necesara asamblarea fetei modulului.
Specificatii:
Tip afisaj: LED Digital
Mod de control: Microcomputer
Functii: Control temperatura, afisaj temperatura
Plaja masurare temperatura: -40°C la +105°C
Acuratete: 0.01 grade
Precizie: ±1°C
Calibrare: Da
Sonda: NTC, 1 metru
Iesire: Releu
Dimensiuni mm: 92 x 80mm
Interval: -67°F~248°F
Precizie de masurare: 27F
Avertisment: -67°F-248°F
Setare putere: 30-100%
Folosire:
Erori posibile: LLL este afisat atunci cand sonda nu este conectata sau circuitul sondei este intrerupt. HHH este afisat atunci cand circuitul sondei este in scurt-circuit sau temperatura depaseste limita maxima de 110 grade C.
Calibrare: In cazul in care temperatura afisata si cea reala este imprecisa, exista posibilitatea de a calibra modulul. Se apasa lung butonul SET timp de 3 secunde. Pe afisaj in dreapta sus va aparea mentiunea Adj. In acest moment suntem in modul de calibrare si temperatura masurata poate fi corectata folosinf butoanele SUS si JOS.
Mod Incalzire: Se apasa butonul CONFIRM, urmand ca in partea dreapta sa clipeasca la fiecare apasare alternativ, temperatura de START si temperatura STOP. In timp ce temperatura clipeste, butoanele SUS si JOS schimba valoarea temperaturii respective. Pentru modul de incalzire este nevoie ca temperatura Start < temperatura STOP. Modulul va actiona releul la o temperatura joasa si va opri releul la temperatura tinta de Stop. Modul incalzire este indicat pe afisaj cu simbolul soarelui.
Mod Racire: Se apasa butonul CONFIRM, urmand ca in partea dreapta sa clipeasca la fiecare apasare alternativ, temperatura de START si temperatura STOP. In timp ce temperatura clipeste, butoanele SUS si JOS schimba valoarea temperaturii respective. Pentru modul de racire este nevoie ca temperatura Start > temperatura STOP. Modulul va actiona releul la o temperatura mare si va opri releul la temperatura tinta mai mica. Modul racire este indicat pe afisaj cu simbolul fulgului.

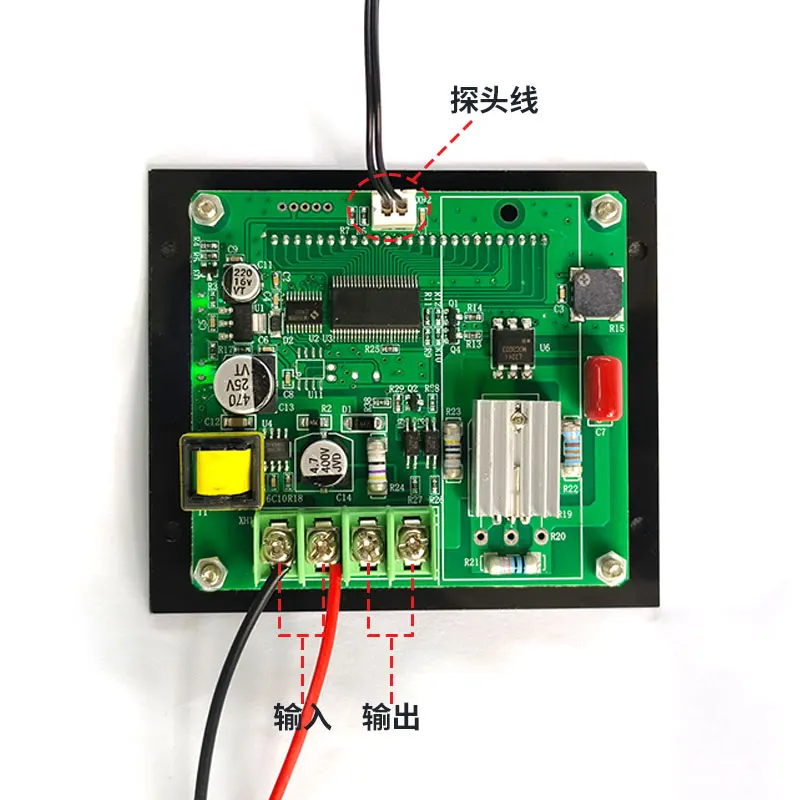

Conectare: Alimentarea cu 12VDC este marcata pe spate. Acest modul imparte PCB-ul cu versiunea pe 220VAC, din acest motiv se vor regasi si inscrierile N si L impreuna cu indicatiile de conectare + si – (sau GND). Consumatorul se va conecta in serie cu releul modulului.
