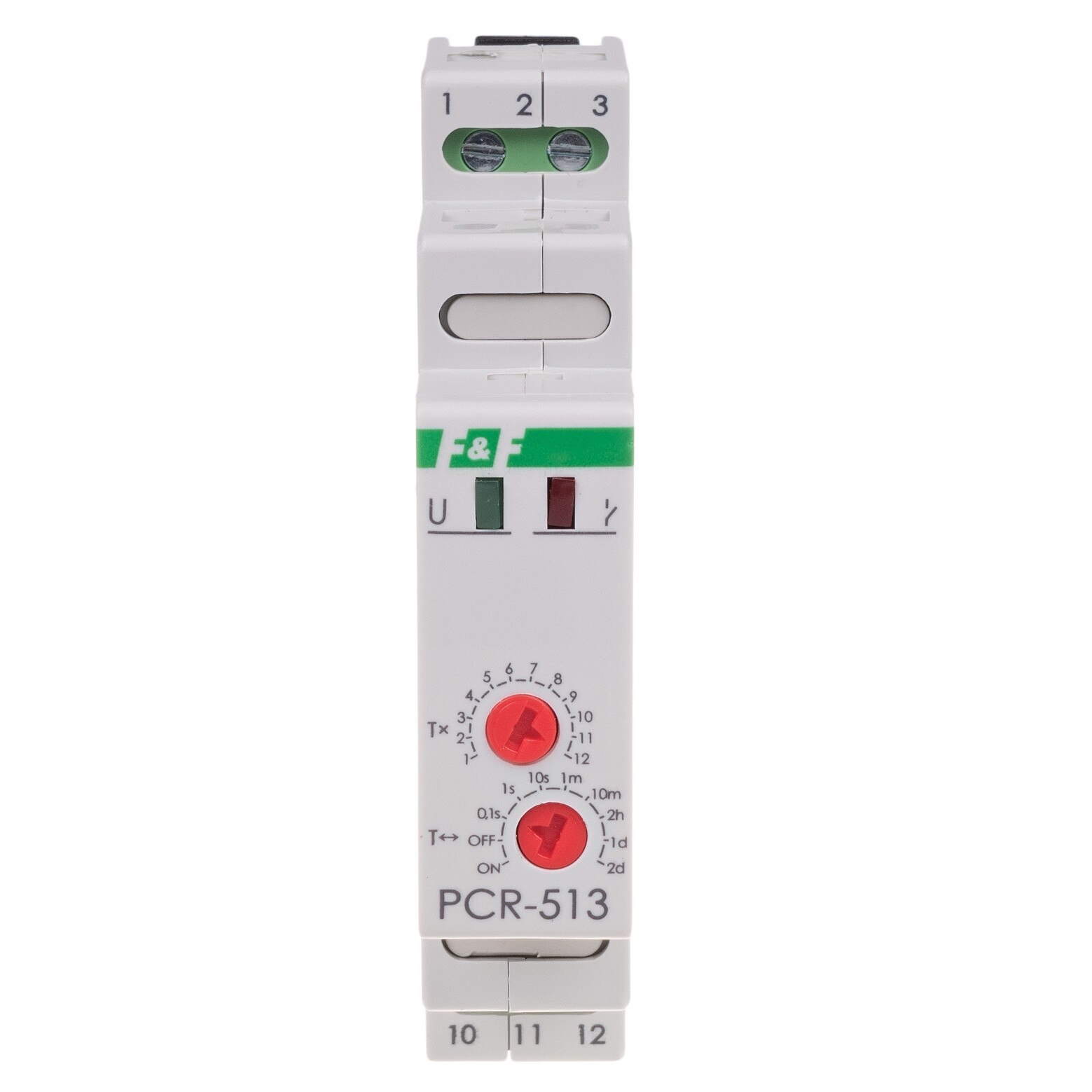

PCR-513 releu de timp cu o singura functie

Functie: ARMARE INTARZIATA

Destin:

Releele de timp sunt utilizate pentru controlul timpului in sistemele industriale si de automatizare a locuintei (de exemplu, ventilatie, incalzire, iluminare, semnalizare etc.).

Actiune:

Dupa alimentarea tensiunii de alimentare, contactul ramane in pozitia 11-10 si se masoara timpul de lucru setat. Dupa trecerea timpului, contactul este comutat in pozitia 11-12. Reactivarea modului de functionare a releului este posibila dupa deconectarea tensiunii de alimentare si repornirea acesteia.

* Setarea comutatorului rotativ al intervalului de timp in pozitia:

PORNIT la pornirea sursei de alimentare, contactul din pozitia 11-12 este pornit permanent.

OPRIT cu alimentarea determina pornirea permanenta a contactului in pozitia 11-10.

* Cand sursa de alimentare este pornita, sistemul nu reactioneaza la modificarea setarilor intervalului de timp.

* Operarea cu intervalul de timp nou setat are loc dupa oprirea si repornirea alimentarii.

* Cand alimentarea este pornita in intervalul de timp setat, este posibil sa reglati fara probleme ora in cadrul valorii setate de timp.

Date tehnice:

• alimentare 230V AC sau 24V AC/DC
• curent de sarcina
• contact separat 1P
• interval de setare a timpului de functionare 0.1sec÷24h
• intarzierea declansarii
• LED verde indicator de putere
• LED-ul rosu indica starea contactului
• consum de energie 0.8W
• temperatura de lucru -25÷50°C
• bornele cu surub de conectare 2,5 mm²
• dimensiuni 1 modul (18mm)
• montare pe o sina TH-35
