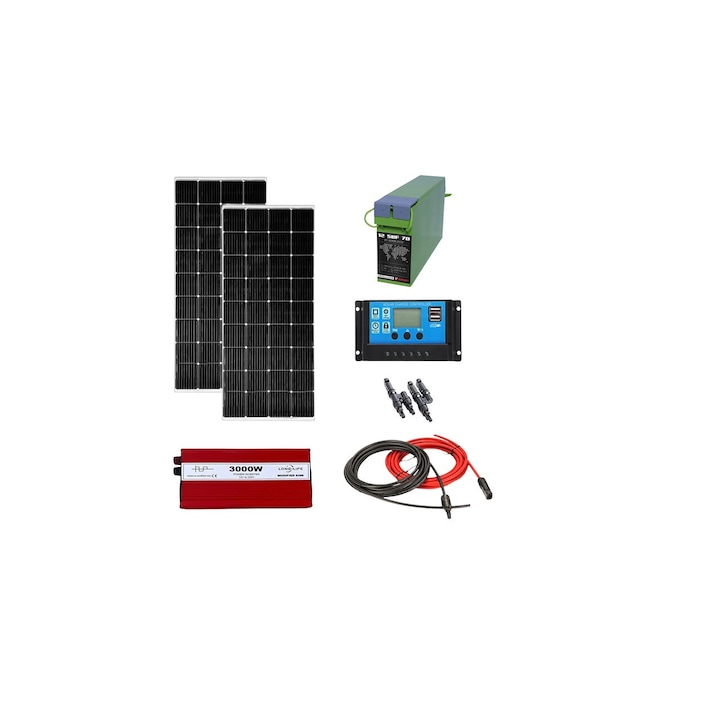

Sistemul fotovoltaic are in componenta urmatoarele elemente :
– panou fotovoltaic monocristalin 30W x 2 buc
– controller 30A
– baterie AGM 70Ah
– invertor 3000W 12V
– 10 m cablu rosu si 10 m cablu negru
– mufe si conectori
Panou solar 30W monocristalin model BSM-30M
Celulele panoului sunt incorporate intr-o foaie de sticla securizata transparenta cu structura rigida imbunatatita si rezistenta la impact in diferite conditii meteorologice: grindina, ploaie, vant, etc.
Rama de aluminiu premium este aleasa pentru a rezista vantului puternic. Cu materiale avansate, acest panou de energie solara este proiectat si fabricat la standarde ridicate care pot garanta performante electrice excelente si o durata de viata lunga. In plus, cele doua diode incorporate previn incarcarea inversa.
Dimensiuni
– 475 x 400 x 25 mm
– putere : 30 W
– curent : 1,49 A
– curent scurt circuit : 1,55 A
– tensiune : 20.16 VDC
– tensiune (Voc) : 24.19 VDC
– tip celula : monocristalin
– numar celule : 91 x 45.5mm
– eficienta modulului : 12.32%
– eficienta celulelor : 17.83%
Controller/ regulator tensiune PWM 30 A:
– Culoare: albastru
– Voltaj: 12V / 24V identificare automata
– Curent : Curentul maxim de incarcare 30A
– Mod control: impuls PWM cu modulatie
– Indicarea starii: LED
– Interfata: USB (5V2A)
– Material: aliaj de aluminiu si plastic
– Greutate: 143g
– Dimensiuni: 13.5*7*3 cm
Baterie AGM Sorgeti 70 Ah:
- Capacitate (Ah): 70
- Tensiune: 12V
- Dimensiuni (LxlxH): 395x105x255mm
Invertor 3000W SINUS MODIFICAT:
- Putere de varf: 3000W
- Putere continua : 1300W
- Forma unda: Unda modificata
- Material: aluminiu
- Port USB inclus
- Tensiune de intrare: 12V
- Tensiune de iesire: 220-230V
- Frecventa de iesire: 50Hz
- Alimentare USB: 5V / 0,5A
- Consum current in standby, fara consumatori : 0.6 Ah
- Protectie de joasa tensiune: 10 V
- Protectie de inalta tensiune: 16 V
- Dimensiune invertor solar: 333 x 150 x 107 mm
- Greutate – 2,5 kg
Cablu solar 4mm rosu/negru:
– Cablu fotovoltaic realizat din cablu de cupru cositorit ROSU SI NEGRU plus set MUFE, clasa 5
– Doua straturi de izolatie pe cablul de cupru Cu Sn (intern si extern)
