Intrerupator de deconectare Schneider, 3P 20A, 500V

Nota: Aceasta descriere a fost tradusa automat in limba romana.

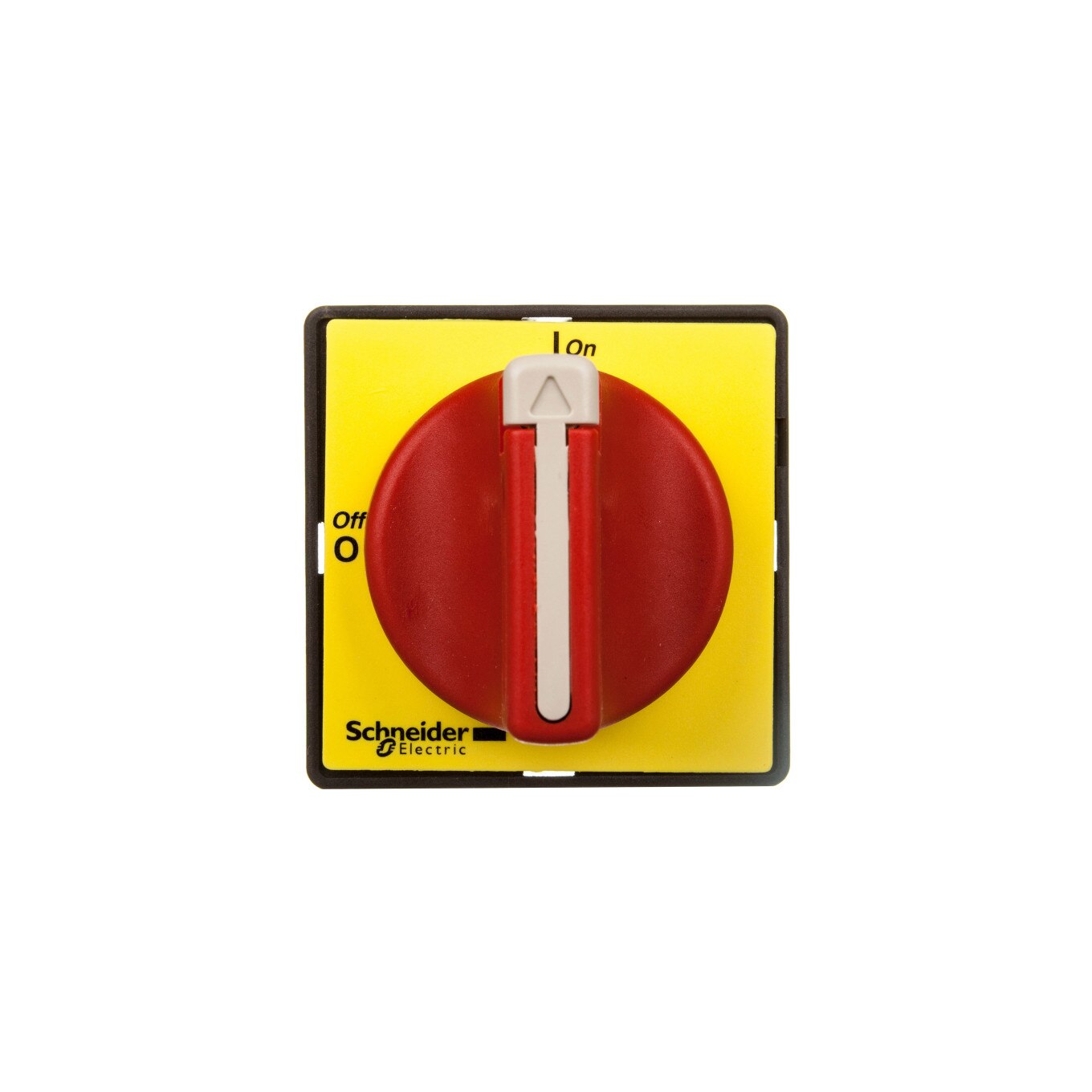

Intrerupator de deconectare Vario incastrat 3P 20A (VCDN20) A Gama de produse TeSys Nume produs TeSys Mini-VARIO Nume dispozitiv scurtat VCDN Tip produs sau componenta Separator intrerupator pentru oprire de urgenta Nivel de performanta De baza Descriere poli 3P Tip si configuratie de contact 3 NU Tip retea Curent alternativ (CA) Curent continuu (DC) Tip de comanda Buton Tip de montare al manetei de actionare rotativa Culoarea manerului direct ROSU Culoarea manerului placii frontale galben Lacat maner rotativ 1 pana la 3 lacate 4…8 mm Parametri suplimentari Ajutor pentru montare Montarea manerului pe usa Montarea comutatorului pe usa Metoda de montare Holeprzy 22,5 mm pentru maner Curent termic nominal cu racire convectiva cu aer [Ith ] 20 A Curent termic nominal [Ith] 16 A Curent nominal de comutare [Ie] 11 A (AC-23)w 400 V Putere nominala in W 4 kW 230 …240 V (AC- 23A)5,5 kW 400…415 V (AC-23A)7,5 kW 500 V (AC-23A)11 kW 690 V (AC-23A)3 kW 230…240 V ( AC-3) 4 kW 400…415 V (AC-3)5,5 kW 500 V (AC-3)5,5 kW 690 V (AC-3) Clasa de sarcina intermediara 30 Capacitate …capacitate de comutare 200 A 400 V (AC- 21A)200 A 400 V (AC-22A)200 A 400 V (AC-23A) Curent nominal de deschidere la scurtcircuit [Icm] 0,5 kA 400 V la Ipeak [Icw] curent nominal de rezistenta de scurta durata 140 A 400 V in 1 s Curent nominal de scurtcircuit conditionat 6 kA 400 V – siguranta asociata 20 A aM6 kA 400 V – siguranta asociata 20 A gG Capacitate de comutare 200 kA 400 V AC-21A200 kA 400 V AC-22A200 kA 400 V AC-22A200 kA 400 V AC- Maner Conector Durabilitate mecanica 50.000 de cicluri Elan durabil Electric 300.000 DC -1 ciclu … 550000 AC -21 functie de izolare de ciclu, asadar atasati – cleme de alimentare Putere: Frecati bornele 4 mma, cablu rigid – cablu rigid capat cablu Circuit de alimentare: terminale cu surub Cablu de 4 mmA² – rigiditate cablu: constant – Cuplu de strangere Circuit de putere: 0,7 Nm – terminale cu surub Dimensiune de baza 60 x 60 mm Inaltime 60 mm Latime 60 mm Greutate produs 0,177 kg Mediu de operare Standarde IEC 60947-3 Certificate de produs CCCCSAGLUL Efect de protectie TC IP rating IP65 Rezistenta mecanica Soc 11 ms 15 gn IEC 6006 8-2-27Vibratii 10…150 Hz 1 gn IEC 60068-2-6 Oferta de sustenabilitate Stare oferte de sustenabilitate Stare oferte de sustenabilitate Produs ecologic Green Premium A Tip: Intrerupatoare de izolare
