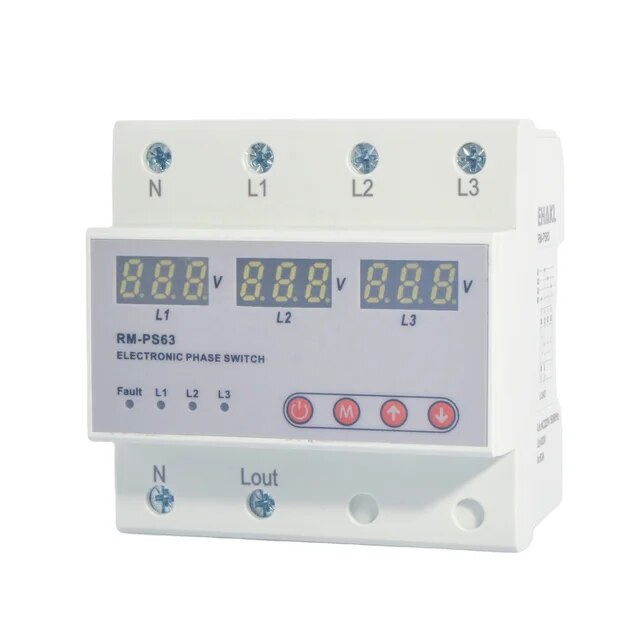

Comutator automat de faza si protectie tensiune RM-PS63

SPECIFICATII TEHNICE :

Ecran

Cifra +/ interogare defectiune

Cifra –

Selectarea meniului

Resetare/

Pornire/Oprire manuala

Defectiune: indicarea defectiunii

L1: Indicatie de iesire L1

L2: Indicatie de iesire L2

L3: Indicatie de iesire L3

Diagrame de functionare

Ton: intarziere de reinchidere automata

Tr: Intarziere de revenire la faza prioritara

Descriere

1. Seteaza valoarea Umax, valoarea Umin, timpul de intarziere Ton si timpul de intarziere Tr.

2. Intarzierea Ton incepe dupa aplicarea sursei de alimentare a dispozitivului, timpul de intarziere este afisat. Dupa terminarea numararii timpului de intarziere, releul de iesire declara starea conform ordinului L1-L2-L3.

3.

Tr= OFF:

Faza L1 este cea prioritara, sarcina va fi intotdeauna alimentata din faza L1 daca tensiunea pe aceasta faza este prezenta si in pragurile prestabilite.

Daca valoarea tensiunii de pe L1 iese in afara domeniului pragului de declansare, RM-PS63 va comuta sarcina in faza in care valoarea tensiunii se afla in pragurile de declansare. Daca tensiunea de pe ambele faze de rezerva este in afara pragului de tensiune de declansare prestabilit, sarcina va fi deconectata.

Comutarea se realizeaza succesiv de la L1 la L2, de la L2 la L3.

Tr=5s~200s:

Faza L1 este cea prioritara, sarcina va fi intotdeauna alimentata din faza L1 daca tensiunea pe aceasta faza este prezenta si in pragurile prestabilite.

Daca valoarea tensiunii de pe L1 iese in afara domeniului pragului de declansare, RM-

PS63 va comuta sarcina in faza in care valoarea tensiunii se afla in pragurile de declansare. Daca faza L1 revine la starea normala, dispozitivul va comuta sarcina la L1 dupa ce intarzierea presetata Tr s-a incheiat.

Comutarea se realizeaza succesiv de la L1 la L2, de la L2 la L3.

4. Daca exista defectiuni la releele de iesire si nu se poate comuta la faza corecta,

LED-ul defect se aprinde.

5. Sarcina nu trebuie sa fie mai mare de 63A(AC-1).

Masuri de siguranta

1. Dispozitivul trebuie instalat de catre o persoana calificata

2. Deconecteaza alimentarea inainte de a lucra la dispozitiv. Nu atinge niciun terminal cand este pornit

3. Verifica conexiunea corecta a terminalelor la cablare.

4. Nu demonta sau repara dispozitivul daca functioneaza normal

5. Nu expune dispozitivul la gazul corod, lumina puternica a soarelui si ploaie

6. Curata dispozitivul cu o carpa uscata

7. Nerespectarea acestor instructiuni va duce la vatamari grave sau deces

Caracteristici

• Bazat pe microcontroler

• Setarea parametrilor prin taste

• Protectie la supra si sub tensiune

• Curent nominal de operare: 63A

• Afisaj cu 3 cifre pentru tensiunea de functionare

• Protectie la defectarea fazei N.

• Indicare LED pentru starea de control

• 5 module, montare pe sina Din

Folosire

Comutatorul electronic automat de faza RM-PS63 este proiectat sa furnizeze o sarcina monofazata de 220 V de la reteaua trifazata cu patru fire 3×220+N pentru a mentine alimentarea neintrerupta a sarcinii monofazate esentiale si pentru a o proteja impotriva variatiilor nepermise de tensiune in retea.

In functie de prezenta tensiunii si de calitatea tensiunii pe faze, RM-PS63 va selecta automat faza optima si va comuta alimentarea cu sarcina monofazata la aceasta faza.

Curentul de iesire este de 63 A si utilizatorul nu are nevoie de un contactor extern pentru o sarcina mare.
