Nota: Aceasta descriere a fost tradusa automat in limba romana.
Inginerii care lucreaza in domeniul dezvoltarii electronice au adesea nevoie sa masoare inductantele si capacitatile. Metrul de inductanta si capacitate de pe piata este destul de scump, iar acest instrument masoara inductantele si capacitatile mici cu o eroare redusa. Bazat pe principiul rezonantei LC, cu ajutorul unui microcontroler rapid, instrumentul efectueaza masuratori precise, putand masura inductante mici de la 1uH si capacitati sub 1pF. Este ideal pentru productia de comutatoare microwave si transformatori, fiind un instrument remarcabil pentru masurarea inductantelor.
Dispune de patru moduri de masurare (module LC):
1. Mod C – Capacitate (0.01pf-10uf).
2. Mod L – Inductanta (0.001uh-100mh).
3. Mod HL – Inductanta mare (0.001mh-100h).
4. Mod HC – Capacitate mare (1uf-100mf).
Toate gamele sunt ajustate automat, facilitand utilizarea. LC100-A poate inlocui complet orice instrument de masurare a inductantelor si capacitatilor de pe piata, avand un raport excelent calitate-pret.
Specificatii tehnice:
Descrierea structurii:
Diagrama efectiva a intregului. In utilizare, se poate conecta la USB-ul computerului folosind un cablu microUSB pentru alimentare sau direct la un incarcator de telefon mobil cu un adaptor de alimentare USB sau DC 5V. Atentie speciala: Daca folositi un adaptor cu mufa DC, asigurati-va ca polaritatea este corecta – central pozitiv, periferic negativ, pentru a evita inversarea polaritatii la microUSB.

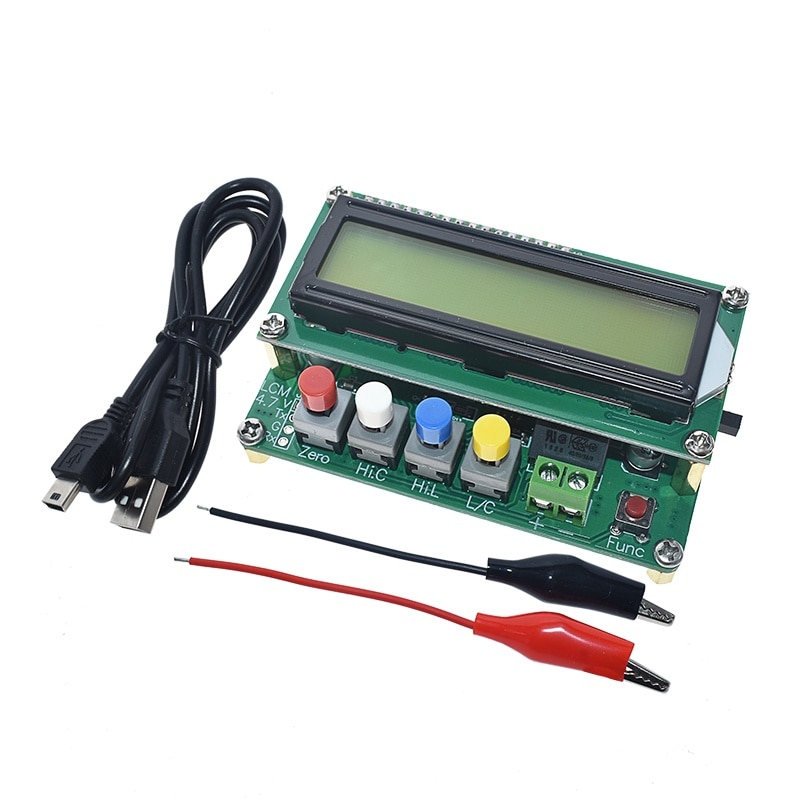

Structura instrumentului:
Butoane, total 5, „Resetare”, „HC” pentru capacitati mari, „HL” pentru inductante mari, „LC” pentru selectia intre inductanta si capacitate, si un buton negru pentru functii extinse. Selectarea HC, HL si L/C este autolocking, iar butoanele functioneaza cu logica 1, 0, X pentru functii arbitrate.
Utilizare:
1. Conecteaza la USB-ul computerului pentru alimentare si pornire.
2. Alege modul corespunzator elementului testat – L pentru inductanta, C pentru capacitate, HL sau HC in functie de valoarea elementului testat.
3. In functie de modul, ajusteaza zero-ul masuratorilor.
4. In modul HC, asigura-te ca capacitatea este complet descarcata inainte de testare. Conecteaza proba rosie la polul negativ si cea neagra la polul pozitiv al capacitorului pentru a citi rezultatele pe ecran.
Masuri de precautie:
1. In modul HC, asigura-te ca polaritatea este corecta pentru condensatoarele electrolitice.
2. Daca afisajul arata 0, poate fi necesara recalibrarea.
3. Nu apasati butonul de resetare in timpul testarii.
4. Nu testati condensatoare nedescarcate pentru a evita daunele.
5. Foloseste un adaptor de 5V cu polaritatea corecta pentru a evita daunele echipamentului.
Atentie!
Produsul este destinat specialistilor si persoanelor pasionate de electronica si nu include alte instructiuni de asamblare sau utilizare.
