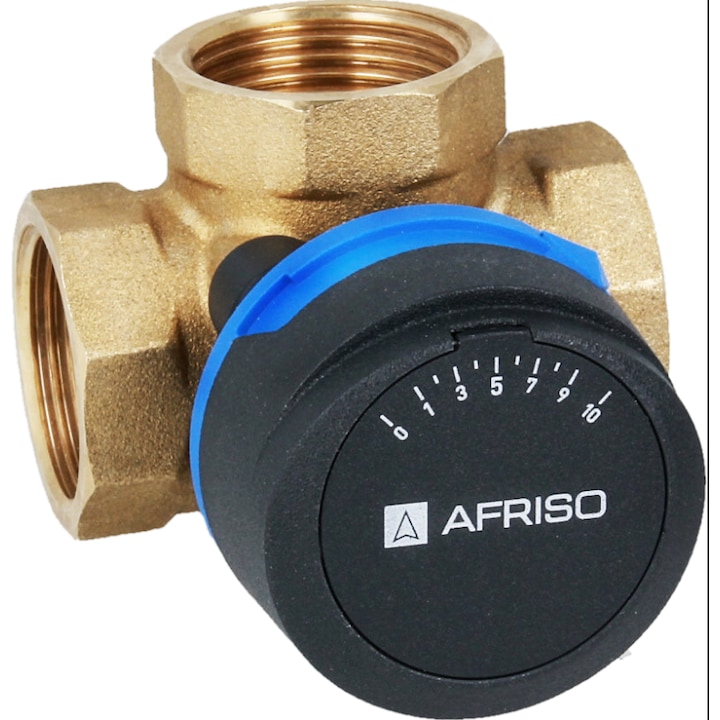

ARV 388 – vana de amestec rotativa cu 3 cai 3/4″
Numar de comanda: 1338810
AFRISO ProClick
VALVULA:
DN: 20
Kvs: 4,0 m³/h
conexiune: 3/4”’ GW
temperatura maxima: 110°C
presiune maxima: 10 bar
material corp: alama
Supapa poate servi la instalarea
sistemelor de incalzire prin pardoseala de pana la aprox. 10 kW la Δt=7°C
sisteme de radiatoare de pana la aprox. 20-25 kW la Δt=15°C
Este bine de stiut ca vana de amestec, mai ales atunci cand va functiona cu un actuator, este selectata pentru instalatie in functie de debit, nu de dimensiunea filetului.
DESCRIEREA ARTICOLULUI:
Robinetele cu 3 cai sunt utilizate de obicei ca robineti de amestec, unde temperatura necesara este obtinuta prin amestecarea apei calde din boiler cu apa rece din retur in proportia corecta. De asemenea, supapele cu 3 cai pot fi utilizate ca supape de deviere sau supape de deviere atunci cand este necesara impartirea debitului de apa de la boiler in doua circuite, de exemplu pentru sistemul de incalzire si pentru boilerul de apa calda. Noile vane ARV cu 3 cai se comporta si mai bine in aceasta aplicatie datorita designului lor intern imbunatatit. Designul imbunatatit permite obtinerea unei scurgeri interne semnificativ mai mici, mentinand in acelasi timp cuplul redus necesar.
Noile vane de amestec rotative cu 3 cai ARV cu filet interior sunt fabricate din alama. Conexiunile sunt octogonale, ceea ce faciliteaza foarte mult instalarea cu o cheie hidraulica. Robinetele sunt echipate cu volane pentru reglarea manuala si opritori de unghi pentru a facilita reglarea corecta. O scala usor de citit pe capacul volanului manual permite determinarea precisa a deschiderii supapei. Pe o parte este imprimata gradatia „0 la 10”, iar pe cealalta parte este imprimata gradatia „10 la 0”. Acest lucru permite ca supapa sa functioneze in diferite pozitii de montare. Sectiunea ingrosata din perimetrul butonului reflecta pozitia supapei in interiorul acesteia. Butonul este realizat din material antiderapant.
Pentru a conecta noile supape ARV la noile actuatoare ARM, exista componente realizate din plastic robust sub butonul de comanda. Cu ajutorul acestora, actuatoarele sunt montate in sistemul ProClick, fara a utiliza unelte. Supapele ARV necesita un cuplu redus pentru a le roti.
