Sistem solar presurizat, panou solar plan Sunsystem PК SL FP 2.0, boiler cu 2 serpentine si rezistenta electrica Sunsystem 120 litri, pompa 25-60, controller, vas expansiune, antigel, supapa 1/2, aerisitor 1/2
Caracteristici:
-Panourile solare nu necesita montarea boilerului pe acoperis, boilerul poate fi pozitionat oriunde in locuinta, rezultand o pierdere minima de caldura pe timp racoros
-Panoul solar cu boiler bivalent a fost optimizat pentru a furniza apa calda menajera tot timpul anului
-O serpentina se monteaza la panoul solar, cea de a doua serpentina se monteaza fie pentru aport la incalzire, fie la o alta sursa aditionala pentru a incalzi apa menajera din boiler
-Poate fi montat pe orice tip de acoperis si pe orice suprafata plana
-Circuitul de schimb termic (intre panou si boiler) contine agent termic pe baza de antigel, astfel ca poate fi folosit si pe timp de iarna
-Instalatiile de panouri solare plane de inalta eficienta sunt un mod ecologic si eficient de producere a apei calde menajere in sezonul cald al anului. Colectorul absoarba eficient razele solare, care cade pe suprafata lui si transmite energia catre agentul termic.

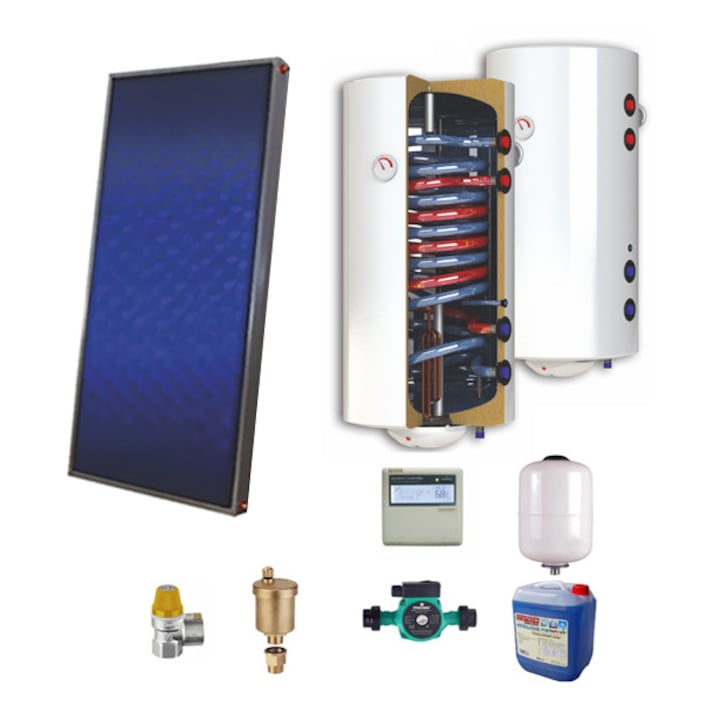

Sistemul solar include:
1. Panou solar plan Sunsystem PК SL FP 2.0
2. Boiler termoelectric Sunsystem MB NL2 120 PRL cu doua serpentine
3. Supapa de siguranta 6 BAR
4. Automatizare solara cu 3 senzori de temperatura (1 senzor pentru panou solar, 2 senzori pentru boiler)
5. Pompa de circulatie
6. Vas de expansiune 24 litri
7. Aerisitor automat
8. Antigel solar 10 litri
1. Panou solar plan Sunsystem PК SL FP 2.0
2. Boiler termoelectric Sunsystem MB NL2 120 PRL cu doua serpentine
- -Echipat cu 2 serpentine
- -Capacitate nominala: 120 litri
- -Putere serpentina 9 kW
- -Putere nominala: 3000 W
- -Latime: 44 cm
- -Adancime: 46 cm
- -Inaltime: 112 cm
3. Supapa de siguranta pentru boiler
-Supapa de siguranta are rolul de a proteja sistemul dumneavoastra solar impotriva supraincalzirii. Este necesara conectarea iesirii supapei de siguranta la o scurgere sau canalizare, deoarece in cazul supraincazirii, aceasta va evacua apa fierbinte
4. Automatizare solara
-Automatizarea solara are rolul de a comanda pompa solara din grupul de pompare
-Dotata cu 3 senzori de temperatura (temperatura de la colectorul solar, temperatura din partea de sus a boilerului, respectiv din partea de jos a boilerului)
-Microprocesor pentru monitorizarea si controlul colectorului solar, boilerului si pompei de recirculatie.
-Display LCD care indica starea de functionare a instalatiei solare
-Functii suplimentare: controlul diferentelor de temperatura; temperatura limita, maxima si minima a colectorului solar; temperatura anti-inghet; temperatura maxima de stocare apa calda menajera; racire; functie anti-legionella; functie by-pass; functie de recirculare; mod vacanta (racire);mod manual
5. Pompa
6. Vas de expansiune solar 24 litri
-Presiune maxima de lucru: 10 bar
-Presiune aer preincarcata: 2,5 bar
-Racord 3/4”
7. Aerisitor automat
-Racord 1/2″
8. Antigel solar preparat 10 litri
-Antigel solar pentru instalatii solare propilen glicol aditivat
-Temperatura de lucru: -28°C / 180°C
Panouri solare plane SUNSYSTEM PK SELECT FP
O linie noua de panouri solare colectoare SUNSYSTEM PK Select FP, cu absorbant din aluminiu si acoperire selectiva. Panourile solare plane de inalta eficienta sunt un mod ecologic si eficient de producere a apei calde menajere in sezonul cald al anului. Colectorul absoarba eficient razele solare, care cade pe suprafata lui si transmite energia catre agentul termic.
AVANTAJE
Absorbant in totalitate
Acoperis inclinat / Acoperis plat
Absorbant cu acoperire selectiva
Legarea: teava de cupru ø22 fara filet si elemente de conexare
Sticla solara de protectie
AVANTAJE:
- Absorbant in totalitate.
- Stratul selectiv de inalta tehnologie a ofera o eficienta ridicata si durabilitate.
- Tehnologia de sudare cu ultrasunete ofera o sudare solida, rezistenta la deformari mecanice si termice.
- Harpa tubulara cu rezistenta hidraulica scazuta. Testata pentru scurgeri.
- Cadru din aluminiu rezistent la conditiile meteo, cu posibilitate de montare in diferite pozitii.
- Sticla solara de siguranta: Structura prismatica. Continut scazut de fier (FeO ≤0.02 %). Calita termic. Foarte rezistent la vant, zapada si grindina.
- Garnitura siliconica rezistenta la raze UV.
- Certificat: EN 12975:2006-06; CEN – 9949/2/2 DQS HELLAS.
ELEMENTE:
1 – Cadru de aluminiu
2 – Garnitura siliconica
3 – Sticla solara de protectie
4 – Absorbant in totalitate cu acoperire selectiva
5 – Izolatie de inalta eficienta
6 – Partea de jos a colectorului
7 – Harpa din tevi de cupru
8 – Conexiune Intrare / Iesire
9 – Legarea la 2 x PK Select FP – Adaptor pentru teava de cupru ø22
Dimensiuni disponibile, M²:
- Modele verticale: 2.0 / 2.4
SPECIFICATII TEHNICE
Diagrama
Pierdere de presiune panouri solare PK Select FP
a) – Pierdere de presiune (Ра)
b) – Debit (kg/s)
