Sistem solar presurizat, panou Fornello 30 Tuburi Heat Pipe, boiler cu 2 serpentine si rezistenta electrica Sunsystem 200 litri, pompa 25-60, controller, vas expansiune, antigel, supapa 1/2, aerisitor 1/2
Caracteristici:
-Panourile solare split nu necesita montarea boilerului pe acoperis, boilerul poate fi pozitionat oriunde in locuinta, rezultand o pierdere minima de caldura pe timp racoros
-Panoul solar cu boiler bivalent a fost optimizat pentru a furniza apa calda menajera tot timpul anului
-O serpentina se monteaza la panoul solar, cea de a doua serpentina se monteaza fie pentru aport la incalzire, fie la o alta sursa aditionala pentru a incalzi apa menajera din boiler
-Poate fi montat pe orice tip de acoperis si pe orice suprafata plana
-Circuitul de schimb termic (intre panou si boiler) contine agent termic pe baza de antigel, astfel ca poate fi folosit si pe timp de iarna
-Instalatiile de panouri solare cu tuburi vidate heat-pipe aduc economie de 80% la apa calda menajera si 30% la incalzire

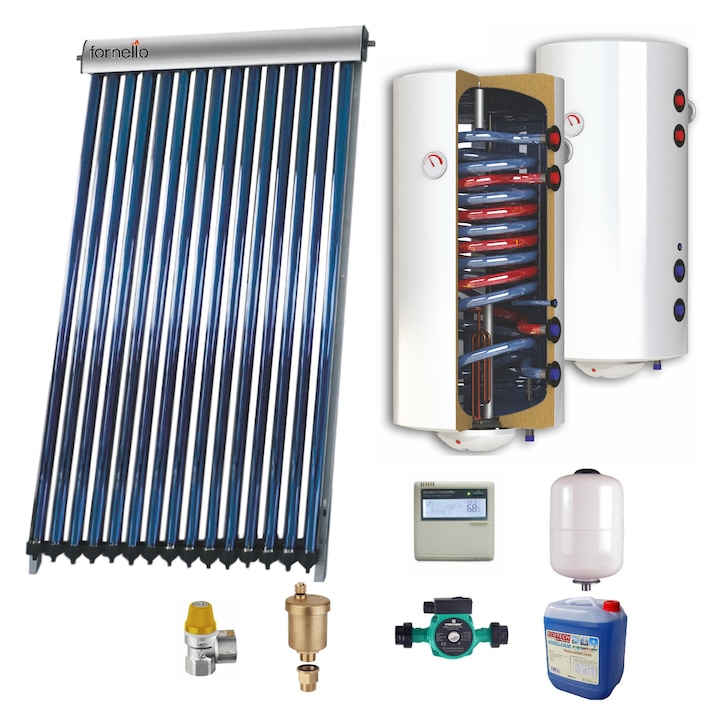

Sistemul solar include:
1. Panou colector solar presurizat cu tuburi vidate Heat Pipe Fornello 30 tuburi, destinat producerii de apa calda menajera, montaj pe acoperis inclinat sau fatada
2. Set suporti acoperis pentru panou solar 30 tuburi vidate
3. Boiler termoelectric Sunsystem BB NL2 200 litri cu doua serpentine
4. Supapa de siguranta 6 BAR
Supapa de siguranta are rolul de a proteja sistemul dumneavoastra solar impotriva supraincalzirii. Este necesara conectarea iesirii supapei de siguranta la o scurgere sau canalizare, deoarece in cazul supraincazirii, aceasta va evacua apa fierbinte
5. Automatizare solara cu 3 senzori de temperatura (1 senzor pentru panou solar, 2 senzori pentru boiler)
-Automatizarea solara are rolul de a comanda pompa solara din grupul de pompare
-Dotata cu 3 senzori de temperatura (temperatura de la colectorul solar, temperatura din partea de sus a boilerului, respectiv din partea de jos a boilerului)
-Microprocesor pentru monitorizarea si controlul colectorului solar, boilerului si pompei de recirculatie.
-Display LCD care indica starea de functionare a instalatiei solare
-Functii suplimentare: controlul diferentelor de temperatura; temperatura limita, maxima si minima a colectorului solar; temperatura anti-inghet; temperatura maxima de stocare apa calda menajera; racire; functie anti-legionella; functie by-pass; functie de recirculare; mod vacanta (racire);mod manual
6. Pompa de circulatie 25-60
7. Vas de expansiune 36 litri
8. Aerisitor automat
9. Antigel solar preparat 10 litri
-Antigel solar pentru instalatii solare propilen glicol aditivat
-Temperatura de lucru: -28°C / 180°C
Panourile solare presurizate Fornello sunt panouri solare cu tuburi vidate si tuburi termice (tip heat pipe din cupru pentru o conductivitatea termica foarte buna) montate in interiorul lor.
Pot fi folosite in instalatiile de incalzire si de preparare a apei calde de consum menajer pe toata perioada anului.
Tubul termic din interiorul tuburilor vidate transforma energia solara in energie termica si o transfera colectorului in care se monteaza toate tuburile termice si care se afla in partea superioara a panoului solar.
Agentul termic lichid cu temperatura joasa de vaporizare aflat in interiorul tuburilor termice (heat pipe) este incalzit, se transforma in vapori care se ridica spre partea superioara ingrosata a tubului termic denumita condensator. Vaporii de agent termic condenseaza si isi cedeaza caldura latenta de vaporizare prin condensator catre colectorul panoului solar.
Dupa aceea, agentul termic lichid se va intoarce gravitational la partea inferioara a fiecarui tub termic (heat pipe) si ciclul se repeta intr-un mod continuu atata timp cat tubul termic este incalzit de soare.
Tuburile vidate din sticla sunt componenta cheie a colectoarelor solare cu tuburi vidate.
Fiecare tub evacuat este format din doua tuburi de sticla. Tubul exterior este realizat din sticla borosilicata transparenta extrem de puternica,
capabila sa reziste la impactul cu grindina cu un diametru de pana la 25 mm. si tubul interior este facut tot din sticla borosilicat, invelita cu
un strat special (Al-N/CU), cu proprietati excelente in absorbtia caldurii solare si minima reflexie. Aerul este vidat din spatiul dintre cele
doua tuburi de sticla pentru a forma un vacuum,care elimina pierderea de caldura conductiva si convectiva.
Teava Heat Pine reprezinta doua tevi dispuse concentric cu vacuum intre ele. Suprafata tevii interioare este acoperita cu un strat selectiv, ce permite o absorbtie maximala a razelor solare, pierderi minimale si un coeficient de performanta (COP) inalt. In centrul tevei Heat Pipe se afla o teava mica de cupru goala , in care se initiaza procesele de evaporare a unui fluid netoxic, care preda temperatura spre varful ei si o trimite catre nodul colector, de unde se incalzeste agentul termic. Procesele se repeta din nou si din nou.
AVANTAJELE PANOURILOR SOLARE PRESURIZATE CU TUBURI TERMICE (HEAT PIPE):
- nu exista pericolul de spargere pe timpul iernii (deoarece tuburile termice nu contin apa ci un agent termic cu temperatura joasa de vaporizare si care nu ingheata);
- structura compacta adaptabila usor locului de montaj;
- panourile functioneaza neintrerupt chiar in cazul s-a spart un tub vidat;
- temperatura de pornire este in jur de + 25 °C, temperatura la care agentul termic din tubul termic incepe sa vaporizeze.
- Panourile solare Fornello tipul SP sunt produse in modele cu 10, 15, 20, si 30 de tuburi.
AMPLASAREA PANOURILOR SOLARE PRESURIZATE CU TUBURI VIDATE HEAT PIPE
Alegerea locului potrivit este foarte important pentru amplasarea panourilor solare.De obicei, locul ideal pentru montarea panourilor solare este pe acoperis, insa, daca ai o curte mare, poti sa le montezi pe sol.
Indiferent de locul in care le montezi, trebuie sa te asiguri ca sunt expuse la soare.
Acestea trebuie indreptate spre partea sudica sau catre partea estica, in functie de configuratia spatiului.Colectorul solar poate fi montat pe acoperisurile plane asa cum este livrat, cu un unghi de 30’, 45’ sau 60 ’.
Nu este permis un unghi de instalare mai mic de 15’.In majoritatea cazurilor, este recomandat un unghi de montaj de 45’-50’. Aceasta asigura un randament optim iarna si mareste considerabil rezistenta in cazul furtunilor cu grindina.
SPATIUL MINIM NECESAR
Spatiul minim necesar pentru instalare este calculat in functie de dimensiunea colectorului solar si a cadrelor.
Din punct de vedere al dimensiunilor condensatorului tuburilor termice sunt de asemenea, doua variante constructive:
- Condensator tip SPA: Ø 14 x 60 mm
- Condensator tip SPB: Ø 20 x 76 mm
CARACTERISTICI TEHNICE PANOU SOLAR:
- Materialul carcasei colectorului: aluminiu sau otel inox
- Materialul suportului panoului: otel inox sau aluminiu
- Izolatie: vata minerala presata (140 kg/m³)
- Material etansare: EPDM
- Presiune maxima de lucru: 6 bar
- Debit agent termic:
- Tip SPA: 0,10 l/min/tub
- Tip SPB: 0,15 l/min/tub
- Rezistenta la vant: 30 m/s
- Rezistenta la grindina: pana la diametrul de 25 mm
- Racorduri tur-retur agent termic: Ø 22 mm
CARACTERISTICI TEHNICE TUB VIDAT CU TUB TERMIC TIP HEAT PIPE:
- Materialul tubului termic (heat pipe): cupru cu puritatea de 99,93% confectionat prin lipitura tare cu aliaj de argint;
- Lungimea tubului vidat: 1800 mm
- Diametrul tubului:
– Exterior: 58 mm
– Interior: 47 mm
- Grosimea sticlei: 1,6 mm
- Material: sticla borosilicat cu rezistenta ridicata la socuri termice
- Coeficient de absorbtie: min. 94 %
- Coeficient de emisie: max. 8 %
- Vacuum: P < 3,5 x 10-3 Pa
- Greutate: 2,7 kg
- Temperatura de pornire: + 25°C
DATE TEHNICE:
- Numar tuburi: 30
- Suprafata totala: 4,95 m²
- Dimensiuni de gabarit: 1983×2496 mm
- Greutate: 112 kg
- Debit de apa calda (ΔT = 35°C): 260 litri/zi
