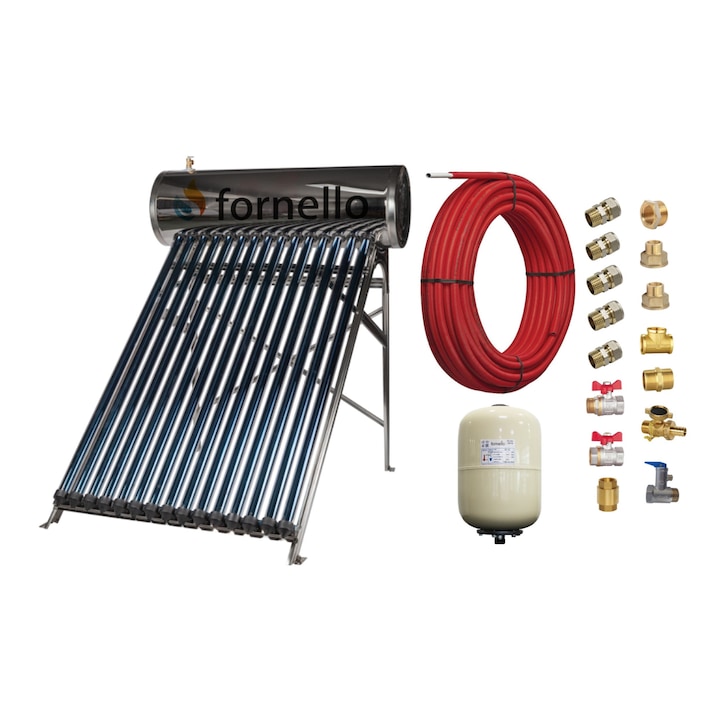

Pachet panou solar presurizat compact FORNELLO SPP-470-H58/1800-15-c cu 15 tuburi vidate de tip heat pipe si boiler din inox de 135 litri, Teava, Vas Expansiune si Fitinguri montaj
Pachetul este format din elementele de mai jos:
1. Panou solar presurizat compact FORNELLO SPP-470-H58/1800-15-c cu 15 tuburi vidate de tip heat pipe si boiler din inox de 135 litri
2. Teava Hidronix Izolata diametru 16×2 mm cu insertie de aluminiu – 20 ml
3. Vas expansiune solar Fornello 24 litri, vertical culoare ivory, presiune maxima 10 bar, membrana EPDM
4. Kit fitiguri montaj de baza (acest set nu include toate fitingurile, sunt doar cele de baza principale, restul se vor achizitiona impreuna cu instalatorul sau firma care va efectua montajul) format din:
Prelungitor redus alama 3/4″ – 1/2″ – 2 buc;
Teu alama 1/2″ – 1 buc;
Robinet golire alama 1/2″ – 1 buc;
Robinet trecere alama 1/2″ Fe – 1 buc;
Robinet trecere alama 1/2″ Fi – 1 buc;
Conector teava 16×1/2″ Fe – 5 buc;
Reductie alama 3/4″ – 1/2″ – 1 buc;
Supapa sens alama 1/2″ – 1 buc;
Niplu alama 1/2″ – 1 buc;
Supapa siguranta boiler 1/2″ – 1buc;
Panoul solar compact Fornello SPP 470-H58/1800 este un panou solar presurizat cu bazin integrat destinat obtinerii de apa calda menajera.
Panoul este realizat dintr-un rezervor si tuburi vidate de tip heat pipe. Tuburile vidate preiau energia termica a soarelui pe care o transfera apei din rezervor.
Spre deosebire de sistemele nepresurizate, aceste panouri solare lucreaza la presiunea retelei, nu este nevoie ca ele sa fie instalate la inaltime pentru a se asigura presiune la consumator.
Perioada de utilizare recomandata este Martie – Noiembrie, atunci cand se inregistreaza temperaturi pozitive. Iarna este recomandat sa se goleasca.
Panoul este usor de instalat, fara intretinere, nu foloseste energie electrica si are un randament foarte bun.
Fiecare tub lucreaza independent.
Sistemul solar presurizat Fornello SPP-470-H58/1800-15-c este alcatuit din:
- Colector solar cu 15 tuburi vidate heat-pipe (58/1800);
- Boiler presurizat de 135 litri, realizat integral din inox (interior/exterior);
- Anod de magneziu (inclusa)
- Supapa de siguranta (inclusa)
- Sistem de fixare pt acoperis plan sau terasa
Accesorii cu care trebuie prevazuta instalatia (nu fac parte din furnitura standard):
- Vas de expansiune inchis;
Fornello SPP de tip I este o gama de panouri solare cu boiler presurizat cu dinstanta dintre tuburi de 80 mm, utilizate pentru prepararea apei calde menajere. Aceste panouri solare sunt realizate intr-un ansamblu compact format din rezervor presurizat (boiler) si tuburi vidate cu tehnologie tip heat-pipe, care preiau energia termica a soarelui pe care o transfera apei din rezervor.
Spre deosebire de sistemele solare nepresurizate, panourile solare presurizate functioneaza la presiunea retelei, nefiind necesar ca acestea sa fie instalate la inaltime pentru a se asigura presiune la consumator.
Panourile solare presurizate Fornello SPP-470-H58/1800 sunt usor de instalat, nu necesita intretinere, nu folosesc energie electrica si au un randament foarte bun. Datorita tehnologiei heat-pipe apa din boiler NU circula prin tuburile vidate, si fiecare tub functioneaza independent:
- Daca un tub vidat se sparge, este scos intentionat din panoul solar presurizat sau este inlocuit, apa NU va curge
- Nu vor fi depuneri in interiorul tubului vidat
- Tuburile vidate nu necesita golire pe timp de iarna
- Nu necesita etanseitate intre boiler si tuburi vidate
- Boilerul poate fi incarcat la presiunea instalatiei fara ca presiunea sa patrunda in tubul vidat
Panourile solare Fornello SPP sunt disponibile in doua variante constructive:
- Tip I: distanta dintre tuburi este 80 mm.
Principiu de functionare:
Panoul solar presurizat functioneaza pe baza principiului termodinamicii, apa calda se ridica in partea de sus iar apa rece coboara. Tuburile vidate cu heat-pipe incalzesc apa menajera din rezervor (boiler). In interiorul tuburilor vidate sunt montate tuburi de condensare (heat-pipe-uri) care colecteaza caldura primita de la soare si o transfera boilerului presurizat, evitandu-se astfel circulatia directa a apei prin tuburi. Principiul de functionare termosifon permite panoului solar sa fie utilizat in perioada martie – noiembrie la o presiune de pana la 6 bari.
Sistemul solar compact cu panou solar si boiler presurizat se conecteaza direct la reteaua de apa menajera.
Caracteristici tehnice panou solar:
- Presiune maxima de lucru: 6 bar
- Materiale rezervor:
– Interior boiler: otel inox 304 cu grosimea de 1.2 mm
– Carcasa boiler: otel inox cu grosimea de 0.4 mm
– Suport: otel inox
– Garnituri etansare: EPDM
- Izolatie termica: spuma de poliuretan cu grosimea de 55 mm
- Materialul suportului: otel inox
- Racord intrare-iesire apa menajera: 3/4 inch
- Temperatura maxima de lucru a boilerului: 90 °C
Caracteristici tehnice tub vidat heat-pipe H58/1800:
- Materialul tubului heat pipe: cupru cu puritatea de 99.93 % lipit cu aliaj de argint
- Lungimea tubului: 1800 mm
- Diametrul tubului:
– Exterior: 58 mm
– Interior: 47 mm
- Grosimea sticlei: 1.6 mm
- Material sticla: borosilicat
- Coeficient de absorbtie: min. 96 %
- Coeficient de emisie: max. 8 %
- Vacuum: P < 3.5 x 10-3 Pa
- Greutate: 2.7 kg
- Rezistenta la grindina: diametrul 20 mm
