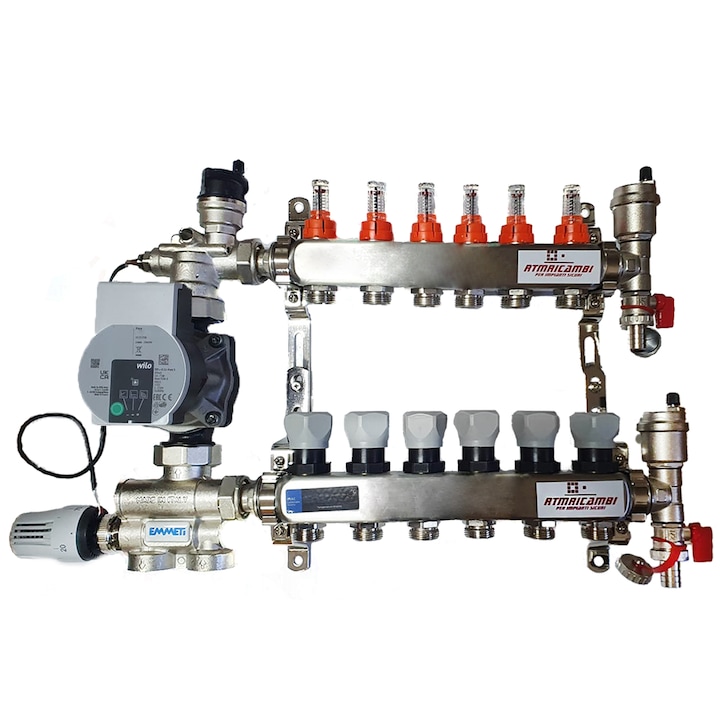

Continut pachet:
- Set distribuitor pardoseala RTM 6 cai, 3/4″, otel inoxidabil
- Grup amestec Emmeti cu pompa Wilo Para STG 25/7
- Kit aerisitor
Set distribuitor pardoseala RTM cu 6 cai, 3/4″, otel inoxidabil
Sistemele de distributie reprezinta elemente de maxima importanta in orice instalatie de incalzire in pardoseala. Rolul lor principal consta in asigurarea distributiei uniforme a agentului termic in suprafata radiatoare si reglarea precisa a debitelor acestuia pentru fiecare bucla in parte.
Setul distribuitor este format din:
- Distribuitor tur cu debitmetre
- Distribuitor retur cu robineti termostatati,
- Set suporti reglabili pentru distribuitoare
- Terminal cu aerisitor automat,
- Robinet de golire/incarcare.
Sistemele de distribuitoare/colectoare indeplinesc multiple functii esentiale pentru optimizarea performantei sistemelor de incalzire in pardoseala:
-
Directionarea Agentului Termic: Ghideaza agentul termic catre circuitele de incalzire in pardoseala, asigurand o distributie eficienta.
-
Asigurarea Parametrilor Corespunzatori: Mentine parametrii adecvati pentru functionarea eficienta a intregului sistem de incalzire in pardoseala.
-
Reglare Individuala: Furnizeaza posibilitatea reglarii individuale a puterii termice si temperaturii in fiecare zona cu incalzire in pardoseala.
-
Racordare in Paralel: Permite conectarea in paralel a unui numar de bucle de incalzire, fiecare cu reglaj hidraulic si de temperatura independent.
-
Conectare a Grupului de Pompare si Amestec: Ofera capacitatea de a conecta un grup de pompare si amestec pentru atingerea temperaturii corespunzatoare in sistemul de incalzire in pardoseala.
Specificatii tehnice:
- Tip produs: Distribuitor
- Continut pachet:
- 1 x Set distribuitor pardoseala RTM 6 cai
- 1 x Kit aerisitor
- 1 x Grup amestec Emmeti cu pompa Wilo Para STG 25/7
- Tip incalzire: Cu agent termic
- Loc de utilizare: Interior
- Presiune maxima: 10 bar
- Temperatura maxima: 80 °C
Pompa Wilo Para STG 25/7
Aceasta pompa face parte din grupul amestec Emmeti inclus in pachet.
Pompa Wilo Para STG 25/7, cu o interaxa de 130 mm, reprezinta o solutie eficienta pentru sistemele de incalzire. Cu o gama variata de caracteristici si functionalitati, aceasta pompa se adapteaza nevoilor diverselor aplicatii de incalzire.
Functii Pompa Wilo Para STG 25/7 130:
-
Dezaerisire Automata: Functia de dezaerisire se activeaza prin apasarea prelunga (3 secunde) a tastei de comanda si realizeaza dezaerisirea automata a pompei, fara afectarea sistemului de incalzire.
-
Repornire Manuala: Se activeaza prin apasarea prelunga (5 secunde) a tastei de comanda, permitand repornirea manuala a pompei, utila dupa perioade prelungite de oprire, precum vara.
-
Blocare/Deblocare Tasta: Prin apasarea prelunga (8 secunde) a tastei de comanda se blocheaza reglarile pompei, asigurand protectie impotriva ajustarilor neintentionate sau neautorizate.
-
Activare Reglare din Fabrica: Se activeaza prin mentinerea apasata a tastei de comanda in timpul opririi pompei. La reconectare, pompa revine la setarile din fabrica (starea de livrare).
Pompele Wilo-Para STG 25/7 130 sunt proiectate pentru circulatia fluidelor in instalatii de incalzire cu apa calda si sisteme similare cu debite alternante.
Date Tehnice Pompa Wilo Para STG 25/7 130:
- Debit maxim: 3,3 m³/h
- Inaltime de pompare maxima: 7.7 mCA
- Putere nominala: 1 – 50 W
- Presiune maxima: 10 bar
- Alimentare electrica: 230V/50Hz
- Turatie nominala: 700-4700 rpm
- Grad de protectie: IPx4D
- Domeniu de temperatura admis pentru agent termic: -10°C…95°C
- Distanta dintre racorduri: 130 mm
- Greutate neta: 1.7 kg
- Material rotor: PP + 40% GF (Polipropilena cu 40% fibra de sticla)
- Material corp pompa: Fonta EN-GJL-200
Moduri de Control si Functii:
-
Presiune diferentiala variabila Δp-v (I, II, III):
- Recomandat pentru sistemele cu doua conducte, cu radiatoare, pentru reducerea zgomotelor de curgere la robinetele cu termostat.
- Reducerea inaltimii de pompare la jumatate in cazul reducerii debitului in reteaua de conducte.
- Economisirea de energie electrica prin adaptarea inaltimii de pompare la debitul necesar si la vitezele mai reduse de curgere.
- Trei caracteristici predefinite (I, II, III) la alegere.
-
Presiune diferentiala constanta Δp-c (I, II, III):
- Recomandat pentru incalzirea prin pardoseala sau pentru conducte cu dimensionare mare sau pentru toate aplicatiile fara caracteristica modificabila a retelei de conducte.
- Mentinerea constanta a inaltimii de pompare reglate, indiferent de debitul pompat.
- Trei caracteristici predefinite (I, II, III) la alegere.
-
Turatie constanta (I, II, III):
- Recomandat pentru instalatii cu rezistenta invariabila, care necesita un debit constant.
- Functionare cu cele trei trepte de viteza fixe prestabilite (I, II, III).
Fluide Admise:
- Apa pentru incalzire conform VDI 2035 (CH: SWKI BT 102-01).
- Amestecuri apa-glicol* cu procent maxim de glicol de 50%. (*Glicolul are o viscozitate mai ridicata decat apa. Datele de pompare pentru amestecurile pe baza de glicol trebuie corectate in functie de raportul de amestecare.)
