SPECIFICATII TEHNICE :

I. Aplicare

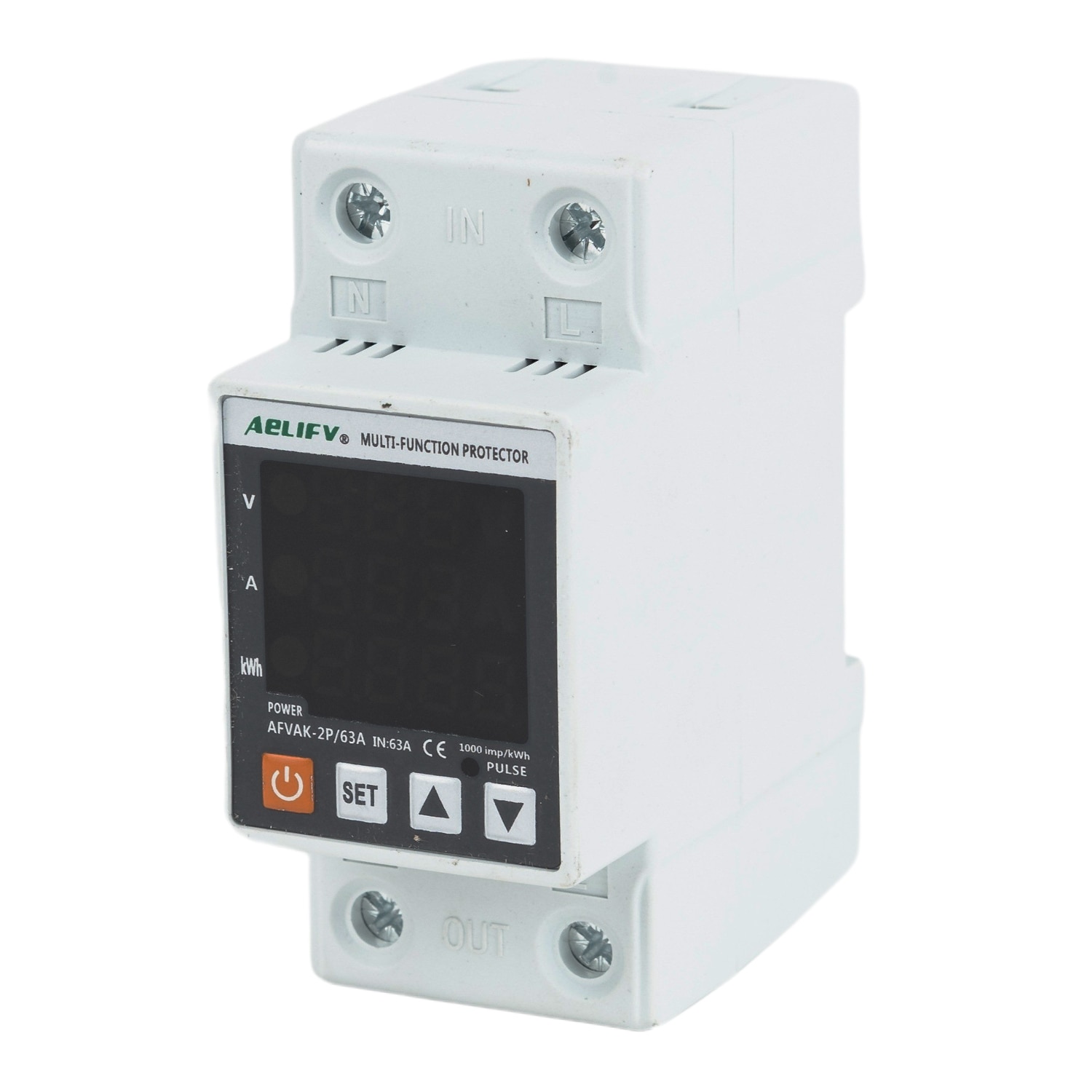

Dispozitivul de protectie reglabil pentru tensiune si curent cu contor de kilowati-ora este un protector inteligent integrat cu protector de supratensiune, protector de subtensiune si protector de supracurent.

In caz de defectiune de supratensiune, defectiune de subtensiune sau defectiune de supracurent in linie, acest produs se poate opri instantaneu pentru a preveni arderea echipamentului electric.

Valorile de supratensiune, subtensiune si supracurent ale acestui produs pot fi stabilite de dvs. si pot fi ajustate pe baza conditiilor practice locale.

II. Caracteristicile produsului

2.1 In caz de defectiune de supratensiune, defectiune de subtensiune sau defectiune de supracurent in linia monofazata, produsul poate opri linia si poate restabili automat conectarea liniei cu o intarziere dupa ce tensiunea sau curentul liniei este recuperata la starea normala.

2.2 In caz de supratensiune tranzitorie in linie, produsul poate proteja echipamentul de falsa operare.

2.3 In cazul in care linia este supusa unei tensiuni instabile sau la o oprire si pornire brusca din cauza conexiunii slabe si a altor defectiuni, produsul va deconecta linia.

2.4 Cand tensiunea de defect a liniei atinge maximul de incarcare, produsul in sine nu va fi deteriorat.

2.5 Protectorul poate afisa kilowati-ora si kW.

III Principalii parametri tehnici

IV. Setarea produsului:

[230] – Afisare tensiune

[630] – Afisaj curent

[8888] – Afisare kilowati ora

AI – Timp de intarziere la pornire: 1-500 S

A2 – Valoarea protectiei la supratensiune: 230-300 V

A3 – Valoarea de recuperare la supratensiune: 225-295 V

A4 – Timp de intarziere de recuperare la supratensiune: 1-500 S

A5 – Timp de actiune al protectiei la supratensiune: 0,1-30 S

A6 – Valoarea protectiei la subtensiune: 140-210 V

A7 – Valoarea de recuperare la subtensiune: 145-215 V

A8 – Timp de intarziere de recuperare la subtensiune: 1-500 S

A9 – Timp de actiune al protectiei la subtensiune: 0,1 – 30 S

A10 – Valoarea protectiei la supracurent: 1 – 63/80 A

A11 – Timp de intarziere de recuperare la supracurent: 1-500 S

A12 – Timp de actiune protectie la supracurent: 0,1 -30 S

A13 – Timpi defectiuni continue de supracurent: 1-20

A14 – Calibrarea tensiunii: -9,9-9,9

A15 – Calibrarea curentului: -9,9-9,9

A16 – Calibrare kilowatt-ora: -9,9-9,9

* Terminati setarea apasati SET pentru a iesi din setari

oFF – Comutator manual

Opriti functia de protectie apasand tasta ©

*Modificati valoarea setarii apasand tastele (↑)(↓)

V. Descrierea afisajului ecranului

5.1 Starea protectiei la supratensiune

– Cod HU Indica starea protectiei la supratensiune

– Ecranul afiseaza tensiunea reala in cazul protectiei la supratensiune

5.2 Starea protectiei sub tensiune

– Codul LU indica starea de protectie sub tensiune

– Ecranul arata tensiunea reala atunci cand este sub protectie la tensiune

5.3 Stare de protectie la supracurent

– Codul HA indica starea de protectie excesiva

– Cand curentul revine la normal, protectorul se va reseta automat la timpul de recuperare

5.4 Comutarea afisajului in kilowati-ora si in kW

– Cand este pornit in mod normal, indicatorul kilowatt-ora este afisat implicit

– Apasati tasta ↑ pentru a afisa kW

VI. Schema electrica

1. Intrerupator
2. Protector de tensiune si curent

3. Intrerupator de aer.
