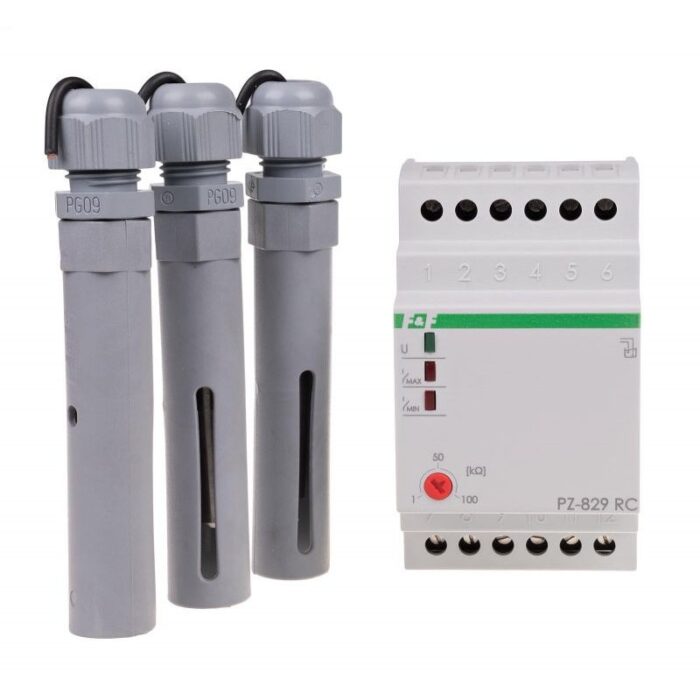

Releul de control al nivelului lichidului 16A 2P 1-100kOhm 3 sonde (PZ-829 RC)
Descriere:
Doua stari (min/max).
Cu ajustarea sensibilitatii.
Releele PZ-829 sunt utilizate pentru a detecta prezenta lichidelor conductoare de curent electric la nivelurile de montare ale sondelor de inundare.
Acestea permit starilor sa mentina lichidul controlat minim si maxim in intervalul specificat de utilizator.
Cand nivelul lichidului scade la starea MIN (adica electrozi MIN obtuzi si COM), contactul MIN va fi comutat in pozitia 11-12; contactul MAX ramane in pozitia 8-9. Cand se atinge MAX (electrozi MAX si COM compacte), contactul releului MIN este comutat in pozitia 11-10, iar contactul MAX in pozitia 8-7.
Conectare: sonde electrod (3 buc) conectate printr-un fir cu diametrul unei vene de pana la 1 mm² si o lungime maxima de 100 m
clemele 4-5-6 sunt separate de retea.
Specificatii:
Tensiune de alimentare 230 V AC
Element Executiv 2 × Releu
Curent de sarcina maxima 2 × 16 A
Configurarea contactelor 2 × NO/NC
Separare de contact
DA Sensibilitate – reglabil 1×100 kΩ
Tensiunea iesirilor de masurare 6 V
Sonda de tip inundatie 3 x PZ2
intrerupator de contact pentru punctul MIN 1÷2 s
Intarzierea comutatorului de contact pentru punctul MAX max 5 s
bornele sondei separate de transformatorul de retea
cleme cu surub de conectare 4.0 mm²
Cuplu de strangere 0,5 Nm
Consum de energie 1,1 W
Temperatura de lucru -25 ÷ 50 °C
Dimensiuni 3 module (52,5 mm)
Montarea pe sina 35 mm
Grad de protectie IP20
