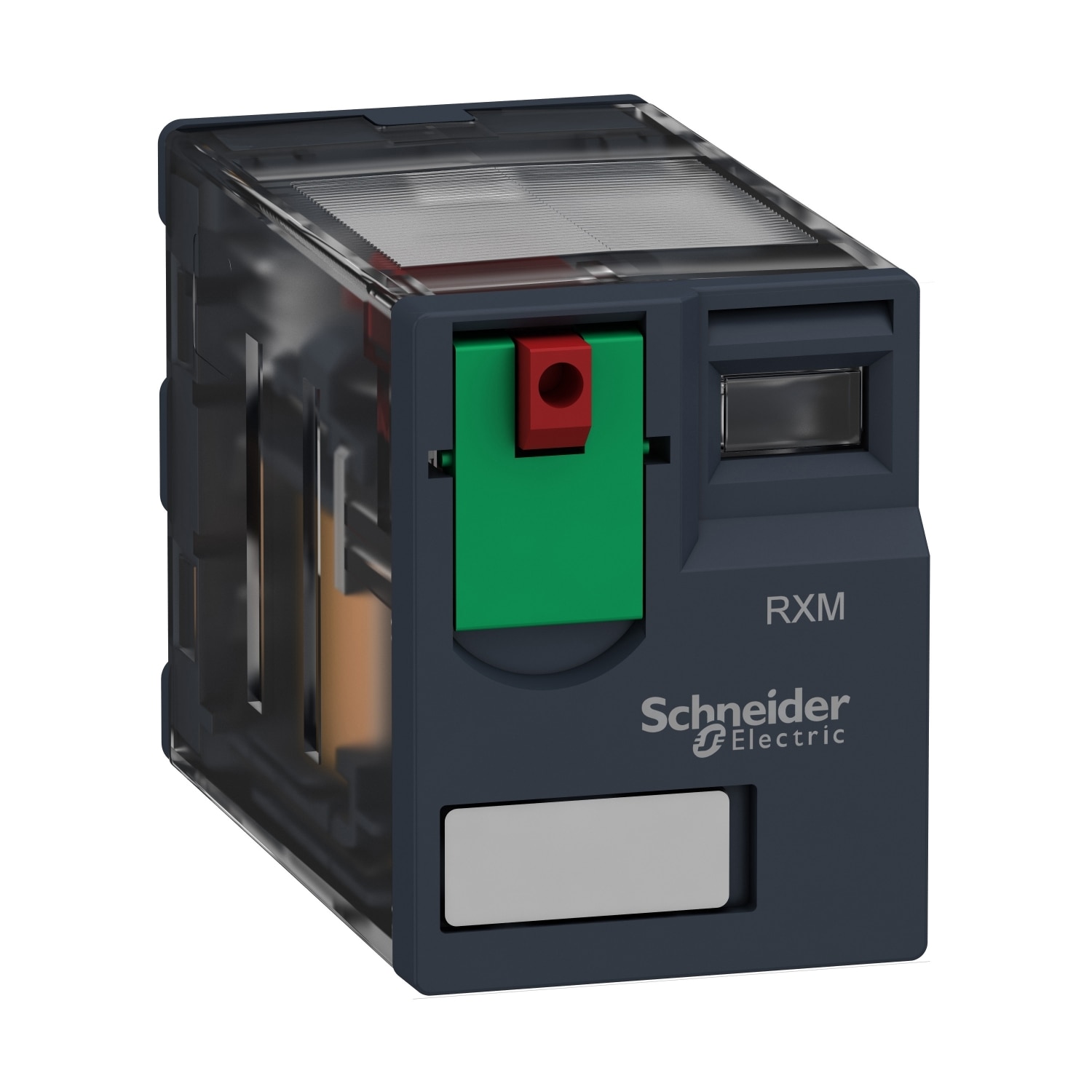

Releu Conectabil Miniatura – Zelio Rxm – 4 C/O – 230 V C.A. – 6 A, RXM4AB1P7, Schneider Electric

Harmony Electromechanical Relays

Miniatural

Releu conectabil

RXM

4 C/O

230 V c.a. 50/60 Hz

6 A la -40…55 °C

Fara

Buton de test cu blocare

20 %

Plat

250 V conformitate cu IEC
300 V conformitate cu CSA
300 V conformitate cu UL

2,5 kV in timpul 1.2/50 µs

AgNi

3 A la 28 V (DC) NC conformitate cu IEC
3 A la 250 V (AC) NC conformitate cu IEC
6 A la 28 V (DC) nu conformitate cu IEC
6 A la 250 V (AC) nu conformitate cu IEC
6 A la 277 V (AC) conformitate cu UL
8 A la 30 V (DC) conformitate cu UL

250 V conformitate cu IEC

6 A la 250 V c.a.
6 A la 28 V c.c.

1501 VA/168 W

170 mW la 10 mA, 17 V

<= 1200 cicluri/ora sub sarcina
<= 18000 cicluri/ora fara sarcina

10000000 cic

100000 cic pentru rezistiv sarcina

1,2 la 60 Hz

1,2 VA la 60 Hz

>= 0.15 Uc

20 ms

20 ms

15000 Ohm la 20 °C +/- 15 %

184…253 V c.a.

B10d = 100000

RT I

Nivel A

Orice pozitie

79 mm

78,45 mm

0,037 kg

Produs complet

1300 V c.a. intre contacte cu micro deconectare izolatie
2000 V c.a. intre bobina si contact
2000 V c.a. intre poli

CSA
CE
Lloyd’s
UL
GOST

EN/IEC 61810-1
CSA C22.2 No 15
UL 60947-1

-40…85 °C

-40…55 °C

3 gn, amplitudine = +/- 1 mm (f = 10…150 Hz)5 cicluri in functionare
5 gn, amplitudine = +/- 1 mm (f = 10…150 Hz)5 cicluri nu functioneaza

IP40 conformitate cu EN/IEC 60529

10 gn pentru in functionare
30 gn pentru nu functioneaza

2
