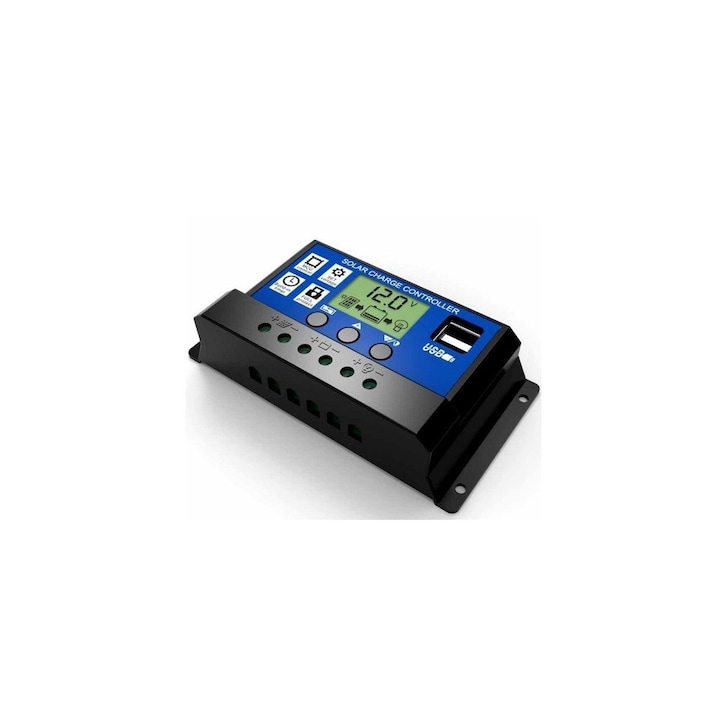

Acest controler este un controler inteligent, multifunctional de sarcina solara si descarcare. Ecran LCD fix cu o interfata foarte prietenoasa este utilizat in acest produs; diferiti parametrii de control pot fi setati flexibil, indeplinesc pe deplin cerintele dumneavoastra diferite de aplicare.
1. Microcontrolerul industrial. > Afisajul LCD 2.Big, tot parametrul reglabil p>
3.Planul de incarcare PWM in 4 trepte p> Protectia impotriva scurtcircuitului, protectia la circuit deschis, protectia inversa, protectia la suprasarcina / span>
CONEXIUNEA SISTEMULUI
| MODEL | CY1210 | CY1220 | CY1230 |
| Tensiunea bateriei | 12V 24V Auto | ||
| Curentul de incarcare | 10A | 20A | 30A |
| Curent de descarcare | 10A | 20A | 30A |
| Intrarea Max Solar | 50V (pentru acumulator 24V) 25V (pentru baterie de 12V) | ||
| Egalizarea | 14.4V (sigilat) 14.2V (gel) 14.6V (inundatii) | ||
| taxa float | 13.7V (defaul, reglabil) | ||
| Oprire descarcare | 10.7V (defaul, reglabil) | ||
| Reconectati descarcarea | 12.6V (defaul, reglabil) | ||
| Iesirea USB | 5V / 3A | ||
| auto-consum | <10ma | ||
| Temperatura de functionare |
-35 ° C ~ + 60 ° C |
||
* toate tensiunile de culoare rosie x2, in timp ce se utilizeaza sistemul de 24V.
Manual de SIGURANTA
Se iau in considerare in mod corespunzator siguranta persoanelor si a proprietatii atunci cand se proiecteaza produsele.
Cu toate acestea, conexiunea incorecta poate duce la defectarea sistemului sau chiar la accidente de siguranta. Pentru siguranta si beneficiile dvs., trebuie respectate urmatoarele reguli in timpul operatiei.
Instalarea acestui produs va reprezenta o indrumare a profesionistilor din acest domeniu.
Impiedicati acest controler de apa, umiditate si insecte, pentru a evita scurtcircuitarea.
Pastrati copiii si persoanele incapabile la distanta de controlor
Pastrati controlerul departe de incalzitorul electric, de incalzitor si de alte echipamente electrice de inalta temperatura
aparate; evitati direct controlerul care sufera de izolatie.
Verificati tensiunea nominala a panoului solar, a bateriei si a incarcaturilor inainte de conectare. Tensiunea nominala 12V este de 12V, tensiunea nominala 24V este 24V.
Asigurati-va ca legaturile dintre polii pozitivi si negativi ai panourilor solare, a bateriei si a incarcaturilor sunt corecte.
Diametrul cablului de legatura trebuie sa corespunda cerintelor curentului. Nu utilizati cablu de diametru mai subtire, cu diametrul mai subtire. Cu o rezistenta mai mare, aceasta va determina o temperatura si o putere mai ridicata
in scadere.
Curentul nominal total al panoului solar si sarcinile trebuie sa fie mai mici decat curentul nominal al regulatorului.
Componentele sistemului trebuie sa fie corecte si bine conectate. Impiedicati terminalele de oxidare si mucegai, pentru a evita problemele de conectare.
Avertizare:
Inainte de conectarea la panoul solar, conectati controlerul la baterie; nu utilizati alimentarea cu energie solara
la sarcini direct.
Note:
Nu utilizati lampa de lumina pentru a incarca panoul solar (lampa este prea slaba pentru a incarca)
Sursa de alimentare DC pentru inlocuirea panoului solar va cauza probleme la controler.
Alegeti firul adecvat, care nu trebuie sa fie prea mic, va rugam sa consultati parametrul.
INDICAREA LUMINII SI BUTONULUI.
Cand LED-ul rosu (CHARGE) este pornit, bateria este incarcata puternic; Cand LED-ul rosu clipeste, acumulatorul este MPPT incarcat in tensiune constanta; cand LED-ul rosu este descarcat
Cand LED-ul verde (LOAD) este pornit, incarcarile functioneaza; cand LED-ul verde (LOAD) este oprit, incarcarile nu mai functioneaza.
Trei LED-uri de schimbare a culorii (BATERIE), Cand lumina este rosie, indica tensiune joasa, verde indica incarcarea completa a bateriei, portocaliu indica starea normala.
SOLUTIE in caz de probleme:
Fenomen: LED-ul verde dezactivat, LED-ul indicator al bateriei este rosu.
Motiv: Baterie slaba
Solutie:
R: Taiati alimentarea, deconectati sarcina; reconectati sarcina dupa ce incarcarea devine normala.
B: Problema de incarcare a bateriei: mariti puterea panoului solar sau schimbati bateria.
Fenomen: LED-ul indicatorului de baterie este portocaliu si indicatorul de incarcare LED-ul este verde, incarcaturile nu pot functiona.
Motiv: Peste sarcina sau scurtcircuitul determina intreruperea sigurantei interioare a controlerului
Solutie: 10-20 minute dupa eliminarea defectiunii, siguranta va reveni automat la functionare.
