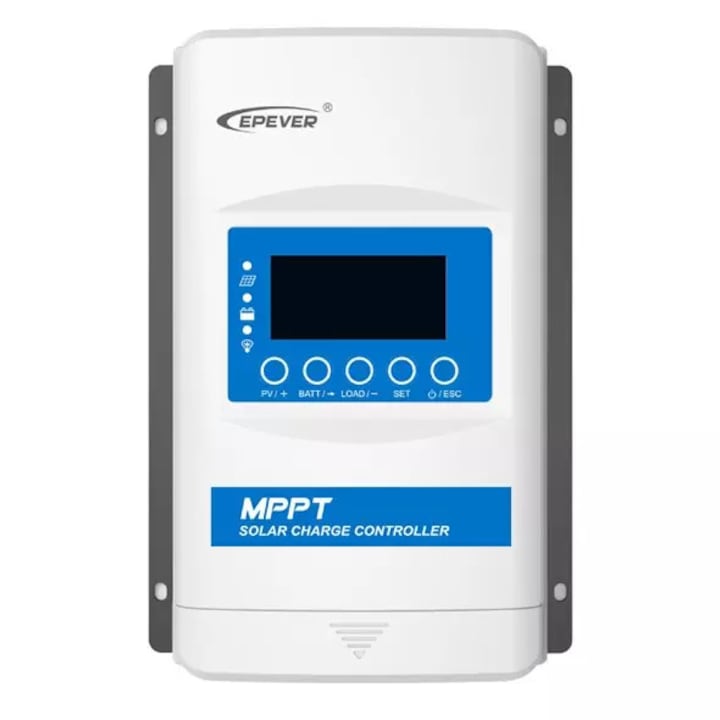

Regulator de incarcare solar, MPPT, 12/24V, 40A, Epever XDS2 XTRA

Regulator solar MPPT EPEVER XTRA – o noua generatie de regulatoare solare aduce echipamente de inalta calitate si maxima pentru sistemele de tip insula cu panou de tensiune de pana la 100 V si un curent de incarcare maxim de 40A. Baterie 12 / 24V, PV max 520 / 1040Wp.
Acest regulator solar este potrivit pentru o gama larga de aplicatii insulare, cum ar fi cabane, case etc.
De asemenea, este potrivit pentru utilizarea in masini, datorita posibilitatii de impamantare la stalpul minus.
Un ecran multifunctional este integrat direct in regulatorul MPPT pentru o monitorizare usoara a sistemului si o posibila setare a parametrilor de functionare, inclusiv LED-uri de control.
Regulatorul functioneaza ca un invertor, ceea ce inseamna ca tensiuni mai mari de intrare si curenti mai mici pot procesa tensiuni mai mici si creste curentul cu o eficienta ridicata. Deci putem folosi practic orice panou solar. Regulatorul este compatibil cu bateriile cu plumb si litiu-ion.
Regulatorul solar este echipat cu cea mai recenta tehnologie MPPT (Maximum PowerPoint Tracking) – monitorizarea punctului de putere maxima cu un algoritm de urmarire sofisticat, unde modulul solar functioneaza la tensiunea ideala pe care modulul solar o poate produce la cea mai mare putere disponibila. Comparativ cu un regulator PWM conventional, tehnologia MPPT creste eficienta de incarcare cu aproximativ 30%.
Puterea maxima de incarcare a bateriei acestui model este de 40A, care corespunde puterii panoului de 520 Wp daca aveti o baterie de 12V sau 1040 Wp daca aveti o baterie de 24V. Daca panoul ofera o putere mai mare, atunci regulatorul il va limita doar la puterea sa maxima nominala. Iesirea modulelor fotovoltaice nu trebuie sa depaseasca 1.5 ori puterea nominala a regulatorului!
Puteti conecta panouri solare in serie, tensiunea lor de iesire fara sarcina mentionata ca Voc nu trebuie sa depaseasca niciodata valoarea tensiunii fara sarcina Voc 100V – depasirea acestei valori va deteriora permanent controlerul (aici este necesar sa se tina cont de faptul ca temperatura ambianta scade tensiunea panoului solar si Voc-ul specificat in parametrii panoului solar este la 25°C. Prin urmare, nu recomandam ca valoarea Voc-ului specificat sa depaseasca 90V)
Setarea parametrilor regulatorului (in principal tipul de baterie utilizata) se realizeaza utilizand versiunea LCD incorporata XDS2 sau afisajul extern MT50 – nu face parte din regulator.
De asemenea, puteti seta parametrii si monitoriza pe computer – aveti nevoie doar de cablul de comunicatie USB si de software, pe care il puteti descarca gratuit de pe aceasta adresa: https://www.epsolarpv.com/downsoft.html . De asemenea, poate monitoriza si configura folosind un telefon mobil / tableta. Pentru aceasta, veti avea nevoie de modulul Bluetooth BLE-01.
Instalare rapida:
1. Conectati bateria la regulatorul solar. Instalam o siguranta DC dimensionata corespunzator pe firul plus cat mai aproape de stalpul bateriei (pozitia 3)
2. Conectati sarcina (pozitia 4)
3. Conectati panoul solar (pozitia 2)
(pozitia 1) – posibilitatea conectarii unui senzor de temperatura extern
(pozitia 5) – posibilitate de conectare a afisajului extern MT-50, cablu de comunicatie USB pentru comunicare cu PC sau modul Bluetooth BLE-01 pentru comunicare cu telefonul mobil / tableta
Caracteristici de baza:
• Ecran LCD incorporat multifunctional Design XDS2 pentru monitorizare completa si setarea parametrilor
• Grad ridicat de protectie IP32
• Capacul frontal al placii, partea din spate din aluminiu extrudat – radiator
• Portul de comunicatii foloseste un cip de protectie profesional care poate furniza 5VDC putere si are protectie impotriva curentului excesiv si a scurtcircuitului.
• Tehnologie MPPT avansata cu o eficienta de cel putin 99,5%
• Viteza de urmarire foarte mare si eficienta de urmarire garantata
• Algoritm avansat de control MPPT pentru a minimiza rata pierderilor si timpul de nefunctionare
• Componente de inalta calitate, imbunatatind performanta sistemului cu o eficienta maxima de conversie de 98%
• Recunoasterea si monitorizarea exacta a puterii maxime
• Limitarea automata a puterii si curentului de incarcare
• Gama larga de tensiune de functionare MPP
• Compatibil cu bateriile cu plumb si litiu-ion
• Functia de compensare a temperaturii bateriei
• Functia de statistici operationale in timp real
• Functie de reducere a temperaturii in timpul supraincalzirii
• Cu interfata magistralei de comunicatii RS-485 si protocolul de comunicatie Modbus, este disponibil pentru a indeplini diverse cerinte
• Monitorizati si setati parametrii utilizand un telefon mobil sau un computer
• Protectie electronica extinsa
Prezentare generala a protectiei:
• Supracurent PV
• PV de scurtcircuit
• Inversati polaritatea PV
• Inversati polaritatea bateriei
• Supratensiune a bateriei
• Descarcare excesiva a bateriei
• Suprasolicitare baterie
Specificatii:
– Tensiune nominala a sistemului: 12/24VDC/Auto
– Tip baterie: plumb-acid (sigilat / gel / inundat) / litiu; (LiFePO4 / Li(NiCoMn)O2) / utilizator
– Gama de tensiune de intrare baterie: 8~32V
– Curent de incarcare nominal: 40A
– Curent nominal de descarcare: 40A
– Putere nominala de incarcare: 520W/12V; 1040W/24V
– Eficienta maxima de conversie: 98.6%
– Eficienta urmaririi: ≥99.5%
– Tensiune maxima in circuit deschis PV: 100V (la temperatura minima a mediului de functionare); 92V (la temperatura mediului de 25℃)
– Gama de tensiune MPPT: (tensiune baterie +2V)~72V
– Tensiune de egalizare: 14,6V (sigilat); 14,8V (inundat); 9-17V (definit de utilizator)
– Tensiune amplificare: 14.2V (gel); 14,4 V (sigilat); 14,6 V (inundat); 9-17V (definit de utilizator)
– Tensiune flotanta: 13,8V (gel/sigilat/inundat); 9-17V (definit de utilizator)
– Tensiune de reconectare de joasa tensiune: 12,6V (gel/sigilat/inundat); 9-17V (definit de utilizator)
– Tensiune de deconectare de joasa tensiune: 11.1V (gel/sigilat/inundat); 9-17V (definit de utilizator)
– Autoconsum: ≤30mA(12V); ≤16mA (24V)
– Compensarea temperaturii (pentru baterie plumb-acid): -3mV/℃/2V (implicit)
– Umiditate relativa: ≤95%, N.C
– Certificare IP33
– Interfata de comunicare: RS485(RJ45)
– Impamantare: negativ comun
– Interval de temperatura de functionare: -25℃~+50℃(LCD); -30℃~+50℃(Fara LCD)
– Dimensiuni: 255 x 185 x 67.8 mm
– Greutate neta: 1.7 kg
