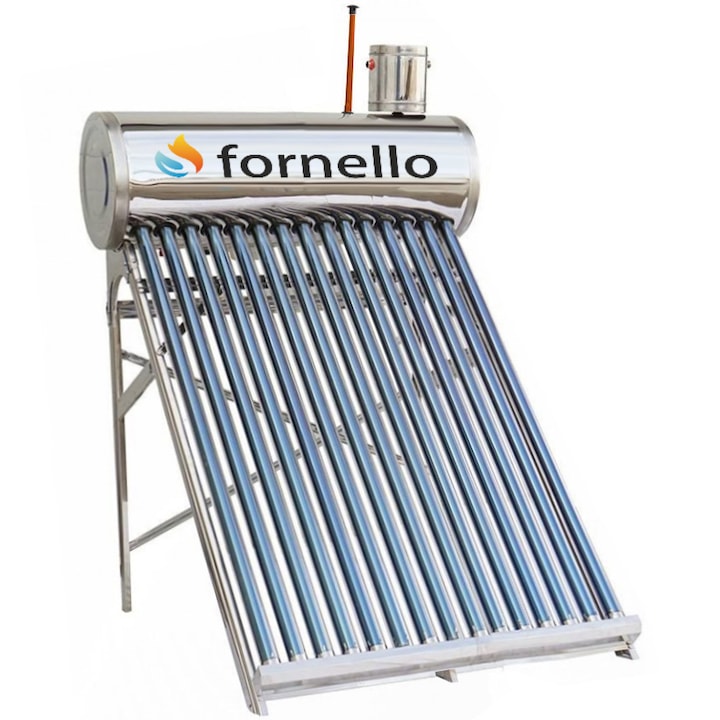

Panou solar nepresurizat Fornello pentru producere apa calda, cu rezervor inox 122 litri si 15 tuburi vidate
Panoul solar Fornello functioneaza in perioada calda a anului incepand cu luna martie pana in octombrie sau noiembrie facilitand recuperarea investitiei intr-o perioada de pana la 2 ani.
Este utilizat cu succes pentru producerea apei calde menajere.
Panourile solare nepresurizate isi bazeaza functionarea pe circulatia naturala a apei intre tuburile vidate si rezervorul de apa. Apa rece din rezervor patrunde gravitational in tuburile vidate, fiind incalzita de radiatia solara. Prin incalzire, apa isi reduce densitatea si se ridica in rezervor, fiind inlocuita de o cantitate echivalenta de apa rece.
Presiunea apei calde
Presiunea apei calde este data de diferenta de nivel dintre rezervor si robinet. Pentru o presiune de aproximativ 0,5 bar, rezervorul panoului solar trebuie sa fie plasat la o inaltime de 5,5 m. Panoul solar cu tuburi vidate este cea mai economica metoda de producere apa calda, practic nu consuma alt tip de energie decat cel solar.
Avantajele panourilor solare nepresurizate Fornello:
- Kitul panoului solar se instaleaza simplu si rapid;
- Intretinerea este minima pentru panoul solar;
- Nu consuma curent electric;
- Randamentul este ridicat, transferul energiei se face direct catre apa menajera;
- Raportul calitate pret este foarte ridicat;
- Montare simpla si rapida
Principiul de functionare a sistemului solar atmosferic
SCHEMA INSTALATIE PANOUL NEPRESURIZAT
Sistemul nepresurizat foloseste tuburi vidate simple, fara sistemul ˝heat pipe˝ foloseste energie regenerabila pentru a incalzi apa rece din rezervor care patrunde gravitational in tuburile vidate unde este incalzita de radiatia solara.
Prin incalzire, apa isi reduce densitatea si se ridica in rezervor fiind inlocuita de o cantitate echivalenta de apa rece.
Componenta panoului solar
CARACTERISTICI SI COMPONENTA PANOULUI SOLAR:
- Capacitate boiler: 122 litri
- Boiler inox la interior si exterior.
- Suport din otel inox.
- Numar de tuburi: 15
- Diametru tuburi: 58 mm
- Suprafata: 1,42 m2
- Panoul include vas flotor de 5 litri
CARACTERISTICI TEHNICE PANOU SOLAR
- Materialul rezervorului: otel inox 304 grosimea de 0,5 mm
- Materialul carcasei rezervorului: otel inox(0,5 mm)
- Izolatie termica: spuma din poliuretan cu grosimea de 55 mm
- Materialul suportului: otel inox cu grosimea de 1,2mm
CARACTERISTICI TEHNICE TUBURI VIDATE
- Lungimea tubului: 1800 mm
- Diametrul tubului:
– Exterior:58 mm
– Interior:47 mm
- Grosimea sticlei: 1,6 mm
- Material sticla: borosilicat
- Coeficient de absorbtie:min. 93%
- Coeficient de emisie:max. 6%
- Vacuum:P < 3,5 x 10-3Pa
- Greutate:2,7 kg
- Rezistenta la grindina: diametrul de 25 mm
