Pachetul este potrivit pentru pentru incalzirea in pardoseala sau pentru incalzirea cu radiatoare din distribuitor, cu 4 zone, cu comanda din termostate alimentate cu baterii.
Conexiuni electrice: cablu cu 2 fire intre centru de comanda si fiecare termostat, cablu cu 2 fire intre centru de comanda si centrala, cablul pompei legat la centru de comanda, cablurile actuatoarelor legate la centru de comanda.
Este recomandat ca incalzirea prin pardoseala sa fie instalata pe o suprafata bine izolata.
Schema de principiu:

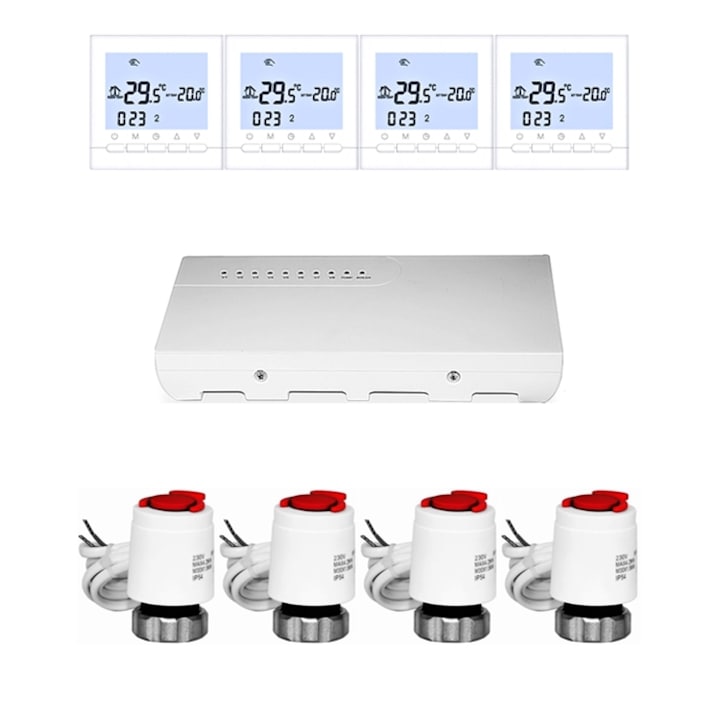

Pachetul este alcatuit din:
1. Termostat ambiental incalzire/racire, programabil, cu baterii, Daver DVR.02B05BW = 4 buc
Tensiune alimentare = 3V ( 2 baterii AA, neincluse in pachet)
Curent nominal = 3A
Consum < 0,15 W
Precizie = ± 1ºC
Senzor intern: NTC (10k) 1%
Interval reglabil de temperatura = 5 … 60° C
Mod de programare: 1 ciclu / saptamana, cu 6 intervale orare / zi + 2 in weekend
Dimensiuni 130 * 90 * 27mm
Instalare: montaj pe perete
Functie antiinghet.
Functie de blocare taste.
2. Centru de comanda actuatoare, 8 zone, cu fir si comanda pompa si centrala, Daver DVR.525 = 1 buc
• suporta comanda de la maxim 8 termostate Daver
• controleaza 8 zone de cadura indepedente
• alimenteaza si comanda pompa de circulatie din sistemul de incalzire in pardoseala
• comanda pornirea / oprirea centralei (cazanului de incalzire cu gaz)
• utilizatat pentru a se comanda actuatoare pentru incalzire in pardoseala sau vane sau valve motorizate ( cu 2 fire)
• indicatoare de stare de tip LED pentru fiecare conexiune (8 actuatoare, 1 pentru pompa, 1 pentru cazan)
Alimentare: 230 V / 50 Hz
Precizie: ± 1 °C
Amperaj: max 3A
Contact iesire pentru alimentare pompa: tip releu, maxim 10 A, 230V/50Hz
Contact iesire pentru comanda centala: tip releu, maxim 10 A
Timp de intarziere setabil la : 30, 45, 60, 120 secunde
Consum <10W
Dimensiuni : 240 x 110 x 42 mm
3. Actuator electrotermic normal inchis, 230V, M30X1,5 = 4 buc
• functia First-Open
• consum redus de energie: 1,5W
• lungime cablu : 1 metru
• forta de actionare: ~100N
• element din ceara de inalta calitate
.• indicator simplu de stare inchis/deschis
• instalare facila
Tensiune de alimentare = 230 V / 50 Hz
Curent = max.50mA
Temperatura de lucru = -20 … +50°C
Gradul de protective = IP 54
Timp inchidere/deschidere = ~180 secunde
Filet = M30x1,5
Cursa = max 4,2 mm
