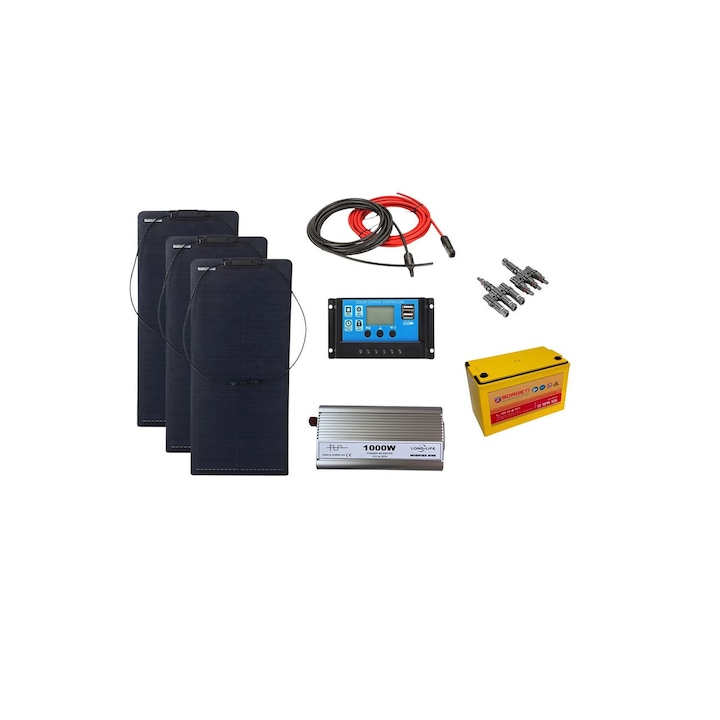

Sistemul fotovoltaic are in componenta urmatoarele elemente :
– panou fotovoltaic monocristalin 160W x 3 buc
– controller 60A
– baterie AGM 105Ah
– invertor 1000W 12V
– 10 m cablu rosu si 10 m cablu negru
– mufe si conectori
Panou fotovoltaic semiflexibil 160W Shingled :
Tip Shingled, full black: eficienta mai inalta si fiabilitate maxima decat panourile solare comune
Zona activa marita
Randament mai mare pe suprafata
Fara stres termic – fiabilitate maxima
Performanta remarcabila la caldura extrema
Tehnologia de sindrila elimina conexiunea traditionala tip panglica cu sindrilele conectate in serie
Prin indepartarea panglicilor lipite, zona activa a modulului este marita si imbunatatita iar tensiunile termice sunt reduse – rezultand o eficienta si fiabilitate exceptionale fata de interconectarile standard, si deci panourile fotovoltaice comune
Dimensiuni
– 1170 x 680 x 2 mm
– putere : 160 W
– curent : 8.52 A
– curent scurt circuit : 9.03 A
– tensiune : 18.8 VDC
– tensiune (Voc) : 22.3 VDC
– tip celula : monocristalin
– eficienta: 21,4%
– greutate panou : 2.15 Kg.
– cablu de racordare : 2.5mm2, cu conector MC4
– clasa A
Controller/ regulator tensiune PWM 60 A:
– Culoare: albastru
– Voltaj: 12V / 24V identificare automata
– Curent : Curentul maxim de incarcare 60A
– Mod control: impuls PWM cu modulatie
– Indicarea starii: LED
– Interfata: USB (5V3A)
– Material: aliaj de aluminiu si plastic
Baterie AGM Sorgeti 105 Ah:
Model: Baterie AGM solara stationara
Capacitate: 105 Ah
Tensiune: 12 V
Dimensiuni (mm): 340 x 173 x 220
Greutate: 35.5 kg
Invertor 1000W SINUS MODIFICAT:
- Putere de varf: 1000W
- Putere continua : 600W
- Forma unda: Unda modificata
- Material: aluminiu
- Port USB inclus
- Tensiune de intrare: 12V
- Tensiune de iesire: 220-230V
- Frecventa de iesire: 50Hz
- Alimentare USB: 5V / 0,5A
- Consum current in standby, fara consumatori : 0.6 Ah
- Protectie de joasa tensiune: 10 V
- Protectie de inalta tensiune: 16 V
- Dimensiune invertor solar: 200 x 140 x 64 mm
- Greutate – 1,2 kg
Cablu solar 4mm rosu/negru:
– Cablu fotovoltaic realizat din cablu de cupru cositorit ROSU SI NEGRU plus set MUFE, clasa 5
– Doua straturi de izolatie pe cablul de cupru Cu Sn (intern si extern)
