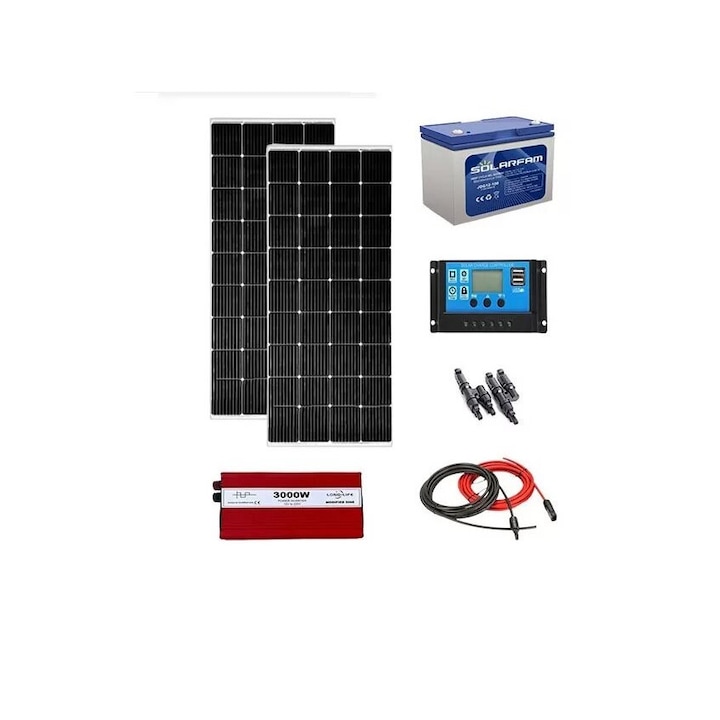

Sistemul fotovoltaic are in componenta urmatoarele elemente :
- 2 buc panou fotovoltaic monocristalin 200W
- 1 buc regulator de tensiune/controller solar PWM 40 A
- 1 buc acumulator baterie AGM Solarfam 100 Ah
- 1 buc invertor SINUS MODIFICAT 3000W, varf cu putere continua de 1300W plus cablu pentru legare pe baterie
- 20 m cablu solar de 4 mmp (10m cablu rosu + 10m cablu negru)
- 1 buc set conectori MC4
- 1 buc Y2 in 1
Panou fotovoltaic monocristalin 200W BSM200M
– dimensiuni: 1560 x 700 x 30mm
– curent : 9,94 A
– curent scurt circuit : 10.39 A
– tensiune : 20.12 VDC
– tensiune (Voc) : 24.14 VDC
– tip celula : monocristalin
– eficienta modulului : 18.32%
– greutate panou : 10.5Kg
Apasand pe tipul de panou veti putea vizualiza caracteristile sale tehnice
Controller/ regulator tensiune PWM 40 A:
– Culoare: albastru
– Voltaj: 12V / 24V identificare automata
– Curent : Curentul maxim de incarcare 40A
– Mod Control: Impuls PWM cu modulatie
– Indicarea starii: LED
– Interfata: USB (5V2A)
– Material: aliaj de aluminiu si plastic
– MAX. PV intrare : 12V – 520W
– MAX. PV intrare : 24V – 1040W
– Greutate: 370 g
– Dimensiuni: 187 x 98 x 50 mm
Invertor 3000W SINUS MODIFICAT:
- Putere de varf: 3000W
- Putere continua : 1300W
- Forma unda: Unda modificata
- Material: aluminiu
- Port USB inclus
- Tensiune de intrare: 12V
- Tensiune de iesire: 220-230V
- Frecventa de iesire: 50Hz
- Alimentare USB: 5V / 0,5A
- Consum current in standby, fara consumatori : 0.6 Ah
- Protectie de joasa tensiune: 10 V
- Protectie de inalta tensiune: 16 V
- Dimensiune invertor solar: 333 x 150 x 107 mm
- Greutate – 2,5 kg
Baterie AGM Sorlarfam 100 Ah:
- – Tensiune: 12V
– Tip baterie: AGM
– Greutate neta: 28.5 kg
– Dimensiuni: 330 x 170 x 216 mm
– Curent maxim de incarcare: 25A
– Curent de descarcare DC maxim: 1200A (5s)
– Capacitate nominala la 25°C: 100Ah
– Terminal: M8
– Capacitate: 100Ah (10A / 10.8V) – 10h; 78.9Ah (26.3A / 10.8V) – 3 ore; 64.2 Ah (64.2 A / 10.5 V) – 1 ora
Cablu solar 4mm rosu/negru:
– Cablu fotovoltaic realizat din cablu de cupru cositorit ROSU SI NEGRU plus set MUFE, clasa 5
– Doua straturi de izolatie pe cablul de cupru Cu Sn (intern si extern)
- 20 m cablu solar de 4 mmp (10m rosu + 10m negru)
