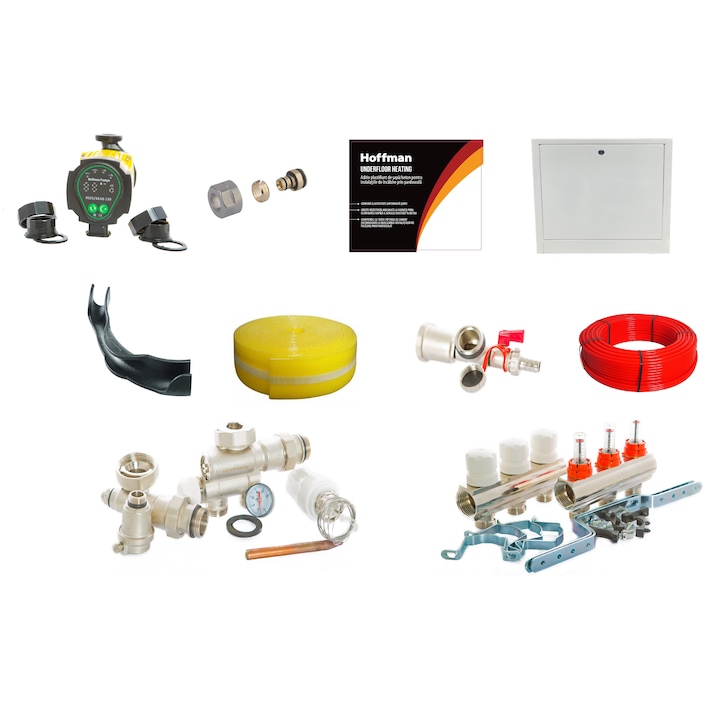

Pachetul este complet pentru o suparafata de 100m2
1 – Teava pardoseala Hoffman UNDERFLOOR HEATING EVO PIPE cu protectie UV si bariera de oxigen – 500 m + 500 m
1 – Distribuitor cu debitmetru HOFFMAN – 10 Cai
1 – Cutie distribuitor CD 5 – 1145 x 575-665 x 120-185
1 – Grup amestec HOFFMAN
2 – Capat distribuitor cu aerisitor + robinet golire
20 – Euroconi distribuitor
4 – Banda perimetrala 25 ml
20 – Curba conductoare
2 – Aditiv plastifiant sapa HOFFMAN pentru incalzire in pardoseala
1 – Pompa electronica Hoffman Pumps RS 25/6 EAB
Distribuitoare cu debitmetru
Kit-urile HOFFMAN UNDERFLOOR HEATING sunt sisteme de distributie constituite din
distribuitoare tur si de retur cu suporti pentru fixare atat in perete cat si in caseta.
Distribuitorul tur este echipat cu DEBITMETRE prin care circuitele pot fi echilibrate si
debitul apei poate fi citit direct.
Distribuitorul retur este echipat cu reglaj manual pentru echilibrarea debitului.
Toate distribuitoarele sunt obtinute din bare intregi de alama cu profile speciale.
Sunt prelucrate si asamblate automat de catre un utilaj de ultima generatie, apoi
sunt supuse unor tratamente la cald pentru a elimina riscul aparitiei fisurilor. Fiecare
distribuitor este testat sub presiune.
Caile de iesire ale distribuitoarelor: 3/4” EUROKONUS.
Distribuitoarele sunt disponibile in varianta alama nichelata.
Kiturile de distributie HOFFMAN UNDERFLOOR HEATING sunt recomandate pentru
incalzirea prin pardoseala. Echipate in special cu DEBITMETRU instalat pe
distribuitorul tur, astfel se poate monitoriza debitul pe fiecare circuit cu usurinta
datorita corpului gradat transparent – debitmetru de 6l/minut
In special DEBITMETRUL permite echilibrarea fiecarui circuit si memorarea reglajului ,
foarte util in cazul opririi temporare pentru operatii de intretinere.
• temperatura maxima de lucru: 60°C
• presiune maxima de lucru: 6 bar
• agent termic: apa
• diametrul de racordare: 1”
• debitmetru: 6l/min.
• distanta racorduri iesire: 50mm (interax)
• diametru racorduri iesire: 3/4″
Grup de amestec
Grupurile de amestec HOFFMAN UNDERFLOOR HEATING sunt un sistem de amestec
economic si complet echipat pentru utilizarea in instalatiile de incalzire in pardoseala
cu control la punct fix.
Avantaje:
• Control al temperaturii de intrare in circuitele de incalzire cu robinet termostatic cu
senzor de imersie tur
• Amestec controlat de ventilul de reglaj de bebit dintre tur si retur
• Echipat cu elementele necesare conecxiunii directe cu distribuitorul bara colector
• Adaptare directa pe circuitele care utilizeaza temperaturi inalte fara alte
echipamente speciale
• Temperatura maxima de lucru: 100°C
• Echipate cu aerisitor automat

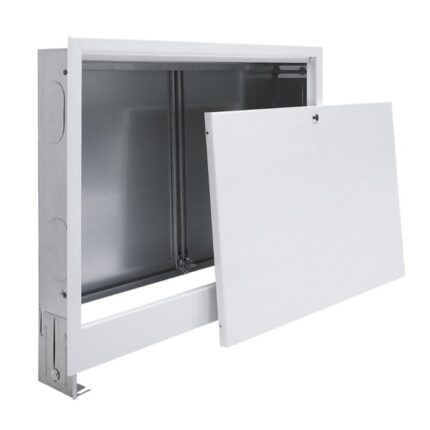

Cutii distribuitoare
Sunt relizate din tabla de otel reglabila pe inaltime si adancime.
Sistemul de inchidere este prevazut cu incuietoare
Rama si capacul sunt detasabile, reglabile si vopsite in camp electrostatic.
Posibilitate racordare lateral stanga dreapta.
Montajul se face ingropat la exterior fiind expuse doar rama si capacul.
Teava pardoseala Hoffman UNDERFLOOR HEATING EVO PIPE cu protectie UV si
bariera de oxigen
Teava PE-RT este produsa din polietilena nonreticulata ce contine aditivi specifici
care furnizeaza o rezistenta crescuta la temperaturi ridicate. Combina cele mai bune
caracteristici ale tevilor de plastic si metal, de exemplu flexibilitate si
impermeabilitate la oxigen prin bariera EVOH. Bariera de oxigen de tin EVOH asigura
un grad ridicat de protectie impotriva difuziei de oxigen in instalatii, asigurand astfel
o funtionare indelungata pentru celelalte elemente componente ale sistemului de
incalzire.
• diametrul exterior: 16 mm;
• grosimea peretelui: 2 mm;
• presiunea maxima de utilizare: l0 bar;
• temperatura maxima de lucru: + 95º C;
• temperatura maxima: + 110º C.
• culoare: rosie;
• impachetare: colac 500ml;
• standard de calitate: TS EN ISO 22391-2
