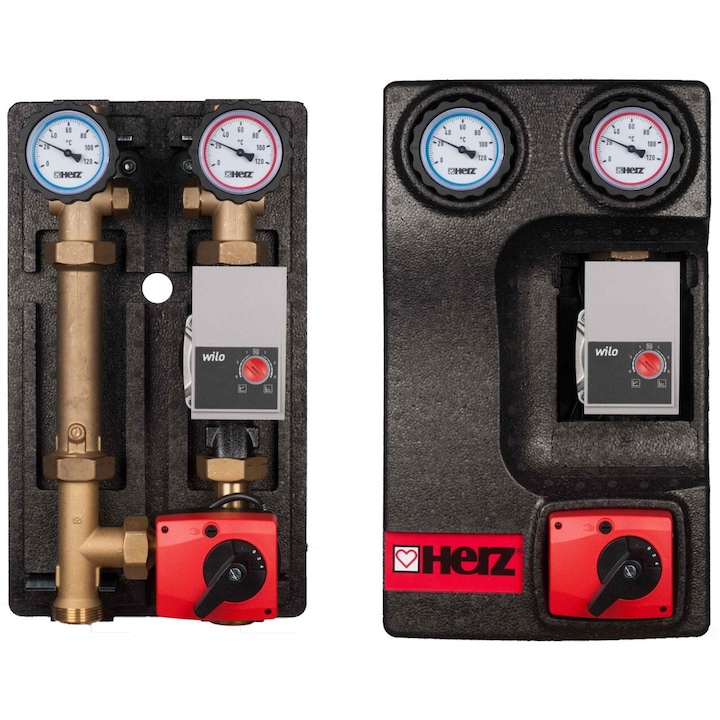

Grup pompare Pumpfix Mix HERZ,10 kw, DN 25, kvs 6.3 mc/h, cu pompa

Grup pompare Pumpfix Mix HERZ,10 kw, DN 25, kvs 6.3 mc/h, cu pompa.

Grupul de pompare HERZ-PUMPFIX este folosit in sisteme de incalzire si de apa racita in spatii rezidentiale. Este posibila instalarea de pompe de circulatie de la producatori diferiti si de tipuri diferite. Vana integrata cu 3 cai poate fi folosita pentru functia de amestec sau distributie in combinatie cu dispozitivul de actionare electrica. Intr-un procent egal, curba caracteristica liniara sau patratica este controlata de dispozitivul de actionare electrica

Grupul de pompare Pumpfix Mix HERZ are rolul de a asigura circulatia fluidului in sistemul respectiv. Este o componenta esentiala in instalatiile de incalzire centrala, instalatiile de racire, sau alte sisteme care necesita transportul si distributia eficienta a fluidelor. Iata cateva aspecte cheie ale rolului grupurilor de pompare:

1. Circulatie eficienta: Grupurile de pompare contribuie la crearea unui flux continuu si eficient al fluidului prin instalatie. Ele sunt utilizate pentru a asigura transportul fluidului de la sursa de caldura (cum ar fi un cazan) catre radiatoare, ventiloconvectoare sau alte puncte de utilizare.

2. Mentinerea presiunii corespunzatoare: Grupurile de pompare ajuta la mentinerea presiunii adecvate in intreaga instalatie. Aceasta este cruciala pentru asigurarea unei distributii uniforme a fluidului si pentru ca sistemul sa functioneze in parametrii optimi.

3. Reglarea temperaturii: In instalatiile de incalzire centrala, grupurile de pompare contribuie la reglarea temperaturii, distribuind apa calda la radiatoare sau la alte emisoare de caldura in functie de necesitati.

4. Economisirea energiei: Prin controlul circulatiei fluidului in functie de cerinte, grupurile de pompare contribuie la economisirea energiei. Ele pot fi proiectate sa ajusteze automat nivelul de pompaj in functie de conditiile de functionare, reducand astfel consumul de energie electrica.

5. Protectia impotriva blocarilor: Grupurile de pompare pot include dispozitive de protectie impotriva blocarilor sau impotriva functionarii la presiuni sau temperaturi extreme, contribuind la securitatea si durabilitatea sistemului.

Grupul de pompare HERZ PUMPFIX MIX este un produs de calitate superioara preasamblat si testat sub presiune in timpul procesului de fabricatie cu un control constant al calitatii.

Avantajele grupului de pompare sunt:
• toate componentele integrate sunt rezultatul dezvoltarii noastre,
• controlul permanent al calitatii productiei in fabricile noastre,
• livram grupuri de pompare complete,
• instalare si intretinere usoare,
• pompa de circulatie cu lungime de instalare de 130 mm si 180 mm
• distanta de racordare dintre tur si retur: 125 mm
• toate grupurile de pompare sunt disponibile cu sau fara pompa de circulatie.
Montaj:
Grupul de pompare se monteaza pe verticala, cu robinetele cu termometrul in sus. Racordarea la cazan sau distribuitor se face la partea de jos, cu filet exterior. Racordarea la consumatori se face deasupra, cu filet interior.
Grupul de pompare trebuie sa fie prins (fixat) pe un set al unei placi de montaj. Fiecare grup de pompare este echipat cu doua placi de montaj.
Distribuitorul DN 25 HERZ PUMPFIX este recomandat cand se folosesc mai multe grupuri de pompare HERZ PUMPFIX (in cazul unui sistem de incalzire cu mai multe circuite). Grupul de pompare si distribuitorul sunt
proiectate astfel incat sa poata fi montate direct unul pe celalalt. Grupurile de pompare pot fi de asemenea montate
pe distribuitoare de alte dimensiuni (DN32), folosind racorduri adaptoare.
Dimensiuni de instalare pe placa de suport

• DN: 25
• A (mm): 250
• B (mm): 430
• C (mm): 50
• D (mm): 150
• E (mm): 100
• F (mm): 54,3
• G (mm): 58,8
• H (mm): 8,5

Date tehnice:

• DN : 25
• Pompa : WILO-STRATOS PICO25/1-6
• kvs [m3/h]: 6.30 m3/h
• OV : nu
• BP : nu
• A [mm]: 250
• B [mm]: 430
• C [mm]: 209
• D [mm]: 125
• E [mm]: 68
• F* [in]: 1″”
• G [mm]: 16
• H [mm]: 12
• I** [in]: 1-1/4″”
• J [mm]: 180

*filet interior **filet exterior

Componente:

1. Robinet cu termometru (albastru)

2. Robinet cu termometru (rosu)

3. Distantier cu clapeta de sens

4. Teu retur

5. Vana cu trei cai cu dispozitiv de actionare electrica (1 2137 2X)

6. Pompa de circulatie*

7. Supapa de descarcare*

*vezi tabelul de prezentare generala
