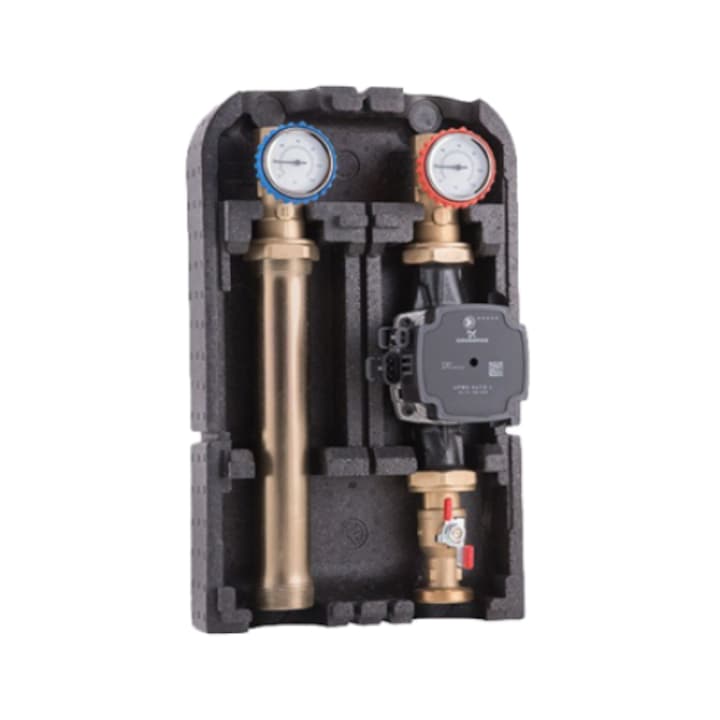

Grup de distributie directa RTM cu pompa Grundfos UPM3 Hybrid
Caracteristici:
- Interval de temperatura de lucru: 5–90 °C
- Presiunea maxima de functionare: 10 bar
- Racord feminin: EN 10226-1
- Racord masculin: ISO 228-1
- Distanta centrului de conectare:125 mm
- Pompa: Grundfos UPM3 AUTO 25-70 180
- Lichide de lucru: apa, solutii de glicol(max 30%)
- Indicator de temperatura: : 0–120 °C
Pompa Grundfos UPM3 Hybrid 25/70 electronica, interaxa 180 mm
UPM modul de control extern si semnalele
Principii de control
Circulatoarele UPM3 si UPM3 FLEX sunt controlate printr-un semnal digital de joasa tensiune cu modulare a latimii (PWM), ceea ce inseamna ca viteza de rotatie depinde de semnalul de intrare. Circulatoarele UPM3 HYBRID sunt controlate atat intern, fie extern, pot fi setate pe control intern sau extern. Viteza se modifica in functie de profilul de intrare. Aceste semnale de comunicare sunt standardizate in VDMA Einheitsblatt 24244 „Pompe cu circulatie umede – Specificatia semnalelor de control PWM”.
Semnal digital de joasa tensiune PWM
Semnalul PWM cu unda patrata este proiectat pentru o frecventa de 100 pana la 4.000 Hz. Semnalul PWM este utilizat pentru a selecta viteza (comanda viteza) si ca semnal de feedback. Frecventa PWM pe semnalul de feedback este fixata la 75 Hz in circulator.
Interfata
Interfata UPM3 PWM consta dintr-o parte electronica care conecteaza semnalul de control extern la circulator. Interfata traduce semnalul extern intr-un tip de semnal pe care microprocesorul il poate intelege.In plus, interfata asigura ca utilizatorul nu poate intra in contact cu o tensiune periculoasa daca atinge firele de semnal atunci cand este conectata puterea la circulator.Nota: „Ref semnal”. este un semnal de referinta fara legatura de impamantare.
Explicarea modului de control
Presiune proportionala
Capul (presiunea) este redus la scaderea cererii de caldura si crescut la cresterea cererii de caldura. Punctul de serviciu al circulatorului se va deplasa in sus sau in jos pe curba presiunii proportionala selectata, in functie de necesarul de caldura din sistem.
- PP1: cea mai mica curba de presiune proportionala
- PP2: curba presiunii proportionale intermediare
- PP3: cea mai mare curba proportional-presiune
- AUTO ADAPT: cea mai mare pana la cea mai mica curba de presiune proportionala
Functia AUTO ADAPT permite circulatorului sa controleze automat performanta pompei intr-un interval de performanta definit.
- Reglarea performantei pompei la dimensiunea sistemului.
- Reglarea performantei pompei la variatiile de incarcare in timp.
In AUTO ADAPT la presiune proportionala, circulatorul este reglat la controlul proportional al presiunii.
Presiunea constanta
Capul (presiunea) este mentinut constant, indiferent de necesarul de caldura.
Punctul de serviciu al circulatorului se va deplasa pe curba presiunii constante selectate, in functie de necesarul de caldura din sistem.
- CP1: cea mai mica curba de presiune constanta
- CP2: curba intermediara a presiunii constante
- CP3: cea mai mare curba de presiune constanta
- AUTO ADAPT: de la cea mai mare la cea mai mica curba de presiune constanta.
Functia AUTO ADAPT permite circulatorului sa controleze automat performanta pompei intr-un interval de performanta definit.
- Reglarea performantei pompei la dimensiunea sistemului.
- Reglarea performantei pompei la variatiile de incarcare in timp.
In AUTOADAPT la presiune constanta, circulatorul este reglat la controlul presiunii constante.
Curba constanta
Pompa de circulatie ruleaza pe o curba constanta, ceea ce inseamna ca ruleaza cu o viteza sau o putere constanta.
Punctul de lucru al pompei de circulatie se deplaseaza in sus sau in jos pe curba constanta selectata, in functie de necesarul de caldura in sistem.
Profilul A PWM (incalzire)
Pompa de circulatie ruleaza pe curbe de viteza constanta, in functie de valoarea curenta PWM. Viteza scade la cresterea valorii PWM. Daca PWM este egal cu 0, pompa ruleaza cu viteza maxima.
Pompa de circulatie ruleaza pe curbe de viteza constanta in functie de valoarea curenta PWM.
Profilul C PWM (solar)
Pompa de circulatie ruleaza pe curbe de viteza constanta, in functie de valoarea curenta PWM.
Viteza va creste odata cu cresterea valorii PWM. Daca PWM este egal cu 0, circulatorul se opreste.
Controlul pompei in sistemele de incalzire
Incalzirea necesara intr-o cladire variaza foarte mult in timpul zilei datorita schimbarii temperaturilor exterioare, radiatiilor solare si caldurii care provine de la oameni, aparate electrice etc.
Adaugati la aceasta faptul ca nevoia de incalzire poate varia de la o sectiune a cladirii la alta si ca este posibil ca robinetele termostatice ale unor calorifere sa fie oprite de utilizatori. Aceste circumstante vor determina un circulator necontrolat sa produca o presiune diferentiala prea mare atunci cand cererea de caldura este scazuta.
Un circulator necontrolat va produce o presiune diferentiala prea mare atunci cand cererea si debitul de caldura este scazut.
Consecinte posibile:
- consum de energie prea mare
- controlul neregulat al sistemului
- zgomot in supapele de radiatoare termostatice si accesorii similare
GRUNDFOS UPM3 HYBRID, UPM3 AUTO si UPM3 AUTO L controleaza automat presiunea diferentiala prin reglarea performantei pompei la necesarul real de caldura, fara a utiliza componente externe.
