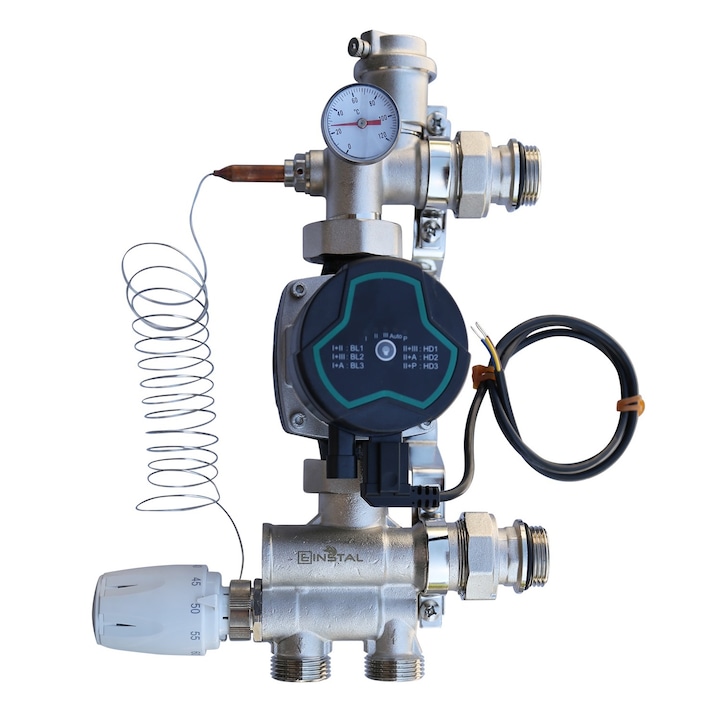

Sistem avansat de amestec al agentului termic necesar incalzirii in pardoseala.
Disponibil cu reglare fixa prin cap termostat cu capilar (sonda): plaja de reglare 20 – 60 °C (limitat la 50 °C)
Acest sistem de amestec permite controlul precis al agentului termic furnizat de cazan sau de sistemul de incalzire centrala printr-o supapa cu 2 cai pentru a mentine o temperatura constanta, asa cum este setata de capul termostat.
Un senzor de temperatura monitorizeaza in mod continuu temperatura agentului termic distribuit catre pardoseala, transmitand informatiile catre capul termostat. Daca temperatura este prea scazuta, capul termostat se deschide; daca este prea mare, se inchide.
Supapa de la intrare, controlata de capul termostat, permite ajustarea temperaturii de intrare a agentului termic furnizat de catre cazan pentru a mentine o temperatura constanta in pardoseala.
Permite amestecul agentului termic furnizat de catre cazan cu cel intors de la pardoseala.
Echipat cu pompa electronica cu turatie variabila ZL-3002, automata pe magneti permanenti.
Pompa electronica se autoadapteaza in functie de numarul de circuite deschise.

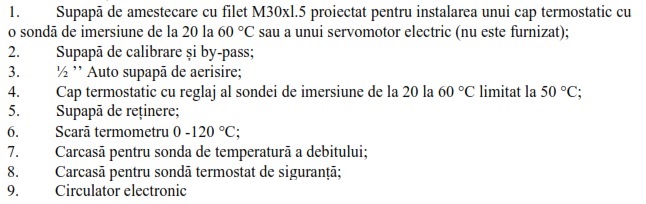

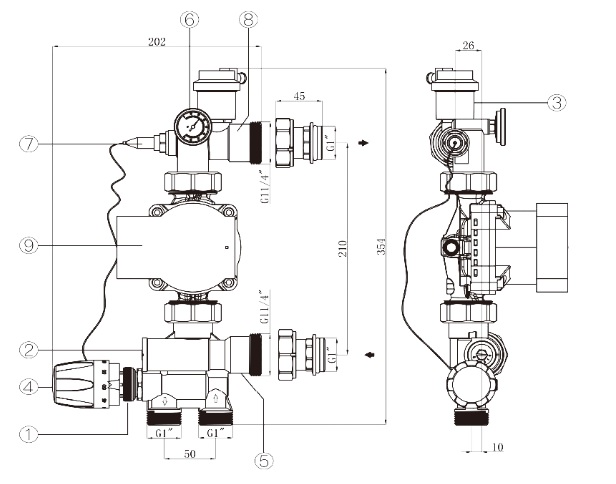

Dimensiune si descriere componente:
Date tehnice:
Temperatura maxima a circuitului primar: 90 °C
Presiunea maxima de functionare: 10 bari
Presiunea circuitului primar: 1 bar
Interval de control secundar: 20° – 60°C
Capacitatea de incalzire:ΔT 7 °C, ΔP disponibil 0.25 bar
Reglare termostatica pentru 10 kW: pozitie de by-pass 0
Reglare termostatica pentru 12.5 kW: pozitie de by-pass 5
Cadere de presiune a supapei de amestecare Kv: 3
Cadere de presiune cu supapa de by-pass deschisa: Kvmax 4.8
Scara termometrului: 0° – 120 °C
Filet de admisie al unitatii de amestecare: G 1 inch exterior
Filet de conexiune: G 1 inch exterior

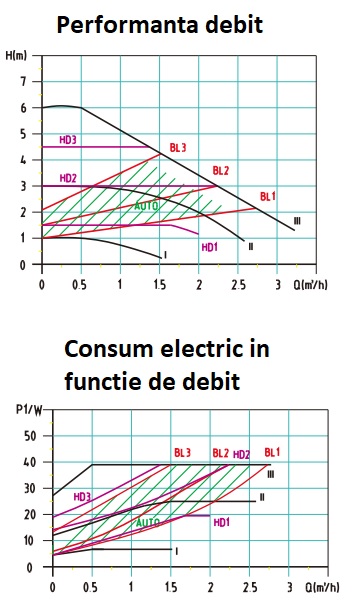

Caracterisitici pompa:
Tensiune:230v
Curent:0.35A – 0.04A
Inaltime de pompare:maxim 6 metri
Clasa de energie:A
Consum electric:5 W – 40 W
Debit maxim:3 mc/h
Clasa de izolare:IP44
Setul de livrare:
Grup amestec complet echipat cu pompa electronica
Set fixare pe perete
Certificari:
1.Grupul indeplineste certificarile: EN 1111:2017 si EN 1287:2017
2.Pompa electronica este fabricata conform standardelor:
2014/35/EU Low Voltage Directive /Annex III
2014/30/EU Electromagnetic Compatibility Directive /Annex II
Standardele armonizate utilizate sunt:
EN 60335-1:2012+AC:2014+A11:2014+A13:2017+A1:2019+A14:2019+
A2:2019+A15:2021
EN IEC 60335-2-41:2021+A11:2021, EN IEC 55014-1:2021
EN IEC 55014-2:2021, EN IEC 61000-3-2:2019+A1:2021
EN 61000-3-3:2013+A1:2019+A2:2021
