Instructiuni de siguranta:
1. Inainte de a instala pentru prima data, asigurati-va ca bateria are suficienta tensiune pentru ca controlerul sa recunoasca tipul de baterie.
2. Cablul bateriei trebuie sa fie cat mai scurt posibil pentru a minimiza pierderile. 3. Regulatorul este potrivit doar pentru baterii plumb-acid: OPEN, AGM, GEL Nu functioneaza cu NiMH, Li-Ion sau alte baterii.
4. Regulatorul de incarcare este potrivit doar pentru reglarea modulelor solare. Nu conectati niciodata alte surse de incarcare la regulatorul de incarcare.
Instiintare:
1. Conectati bateria la pozitivul si negativul regulatorului de incarcare.
2. Conectati modulul fotovoltaic la pozitivul si negativul regulatorului.
3. Conectati utilizatorul la pozitivul si negativul regulatorului de incarcare. Ordinea inversa se aplica la dezinstalare! Secventa necorespunzatoare va deteriora controlerul!

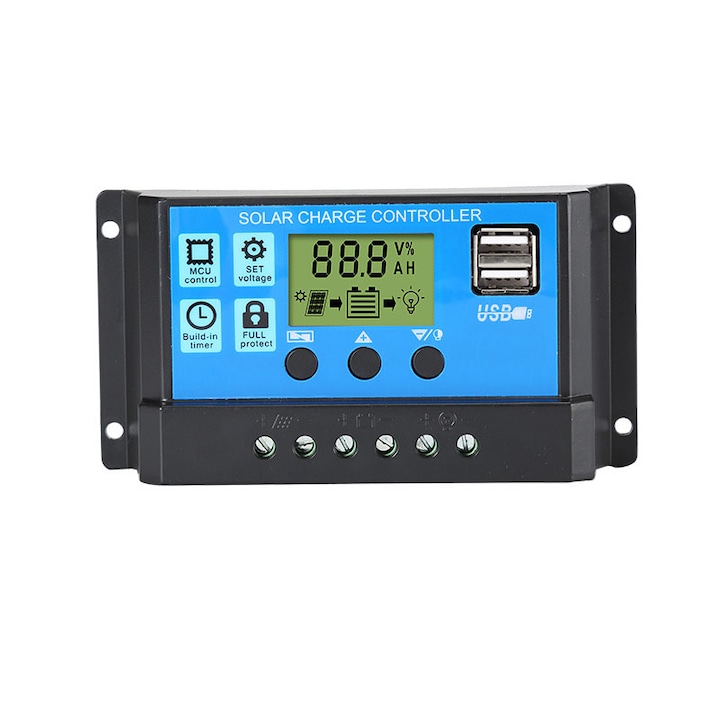

Acesta este noul controler solar, care poate indeplini pe deplin cerintele sistemului fotovoltaic de acasa (inclusiv sistemul de iluminat al casei).
Caracteristica:
1. Microcontroler industrial incorporat.
2. Ecran LCD mare, toti parametrii sunt reglabili.
3. Gestionare completa a incarcarii PWM pe 4 niveluri.
4. Protectie la scurtcircuit incorporata, protectie la circuit deschis, protectie la inversarea polaritatii, protectie la suprasarcina.
5. Protectie cu curent invers MOSFET dublu, generare scazuta de caldura.
Specificatie:
Tensiune nominala: 12V 24V automat
Aplicatie: Controler sistem solar
Curent: 30A
Cu temporizator si senzor de lumina, poate fi folosit in sistemul de iluminat solar. Numai pentru sisteme solare fotovoltaice off-grid.
Daca bateria dvs. este de 12V, atunci intrarea maxima a panoului solar este de 25V 360W
Daca bateria dvs. este de 24V, atunci intrarea maxima a panoului solar este de 50V 720W
caracteristicile produsului
1. Microcontroler industrial incorporat.
2. Setare cu o singura tasta, afisaj digital, functie de memorie automata.
3. Gestionare completa a incarcarii PWM pe 4 niveluri.
4. Protectie la scurtcircuit incorporata, protectie la circuit deschis, protectie la inversarea polaritatii, protectie la suprasarcina.
5. Protectie cu curent invers MOSFET dublu, generare scazuta de caldura.
Conexiune la sistem
1. Conectati bateria la regulatorul de incarcare – pozitiv si negativ. Va afisa 1 daca este detectata o baterie de 12 V si 2 daca este detectata o baterie de 24 V.
2. Conectati modulele fotovoltaice la regulator – pozitiv si negativ.
3. Conectati utilizatorul la regulatorul de incarcare – pozitiv si negativ.
Ordinea inversa se aplica la dezinstalare! Secventa necorespunzatoare va deteriora controlerul!
