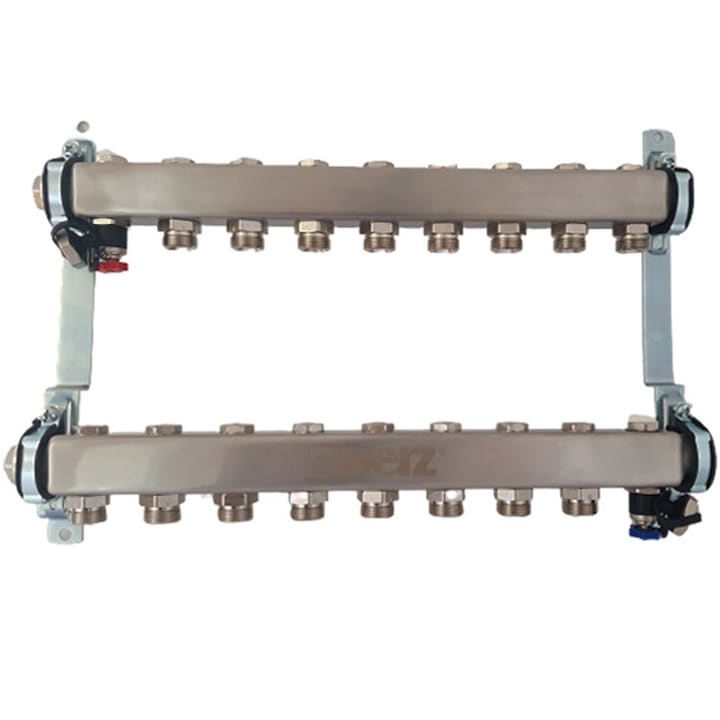

HERZ – Distribuitor detentor pentru instalatii de incalzire cu radiatoare
Descriere
Distribuitoarele pentru instalatii de incalzire HERZ sunt produse de calitate superioara, care sunt asamblate si testate sub presiune in timpul procesului de fabricatie, sub control constant al calitatii.
Avantajele distribuitoarelor HERZ pentru instalatii de incalzire sunt:
• toate componentele integrate sunt rezultatul dezvoltarii noastre;
• posibilitate de presiune ridicata, temperatura ridicata sau scazuta si debit mare al agentului termic;
• usor de utilizat si intretinut;
• proiectare fiabila si durata lunga de viata;
• controlul permanent al calitatii productiei in fabricile noastre;
• instalare usoara; • realizate in gama de la 3 la 12circuite de incalzire;
• compatibilitate cu alte produse HERZ;
• dezaerator si robinet de golire integrate;
Domeniu de utilizare
Distribuitoarele HERZ sunt folosite in instalatii de incalzire in pardoseala, instalatii de incalzire in pereti sau plafon si instalatii de incalzire cu radiatoare. Cand se foloseste versiunea cu debitmetru circuitele de incalzire individuale pot fi inchise si reglate. Este posibila si o reglare a debitului volumetric cu ajutorul robinetelor de inchidere. Barele de distributie sunt inchise fiecare lateral cu un dop. Intrarea distribuitorului este cu filet interior G1” astfel este posibila racordarea distribuitorului cu tevi filetate sau cu un adaptor pentruHERZPIPEFIX.Recomandam utilizarea robinetelor de inchidere HERZsau a robinetelor cu sferaHERZ.
Materiale si constructie
Distribuitor tip bara: Otel inoxidabil X5, CrNi 18 10
Robinete de inchidere: Alama, CW614N, EN 12164
Robinete termostatice: Alama, CW614N, EN 12164
Etansari: EPDM Dopuri: Plastic PP
Manson: Plastic PP
Arcuri: Otel inoxidabil X7, CrNiAl 17 7
Racord lateral cu filet interior: G 1” conform ISO 228-1
Racord la baza cu filet exterior: G 3/4” conform ISO 228-1
Date de functionare
Presiune maxima de lucru: 10 bar
Temperatura minima de lucru: 0°C
Temperatura maxima de lucru: 110°C
Mediu de lucru: Calitatea apei de incalzire conform ÖNORM H5195 sau VDI-Standard 2035.Este permisa utilizarea de glicol etilenic sau propilenic intr-o proportie de amestec 25-50%. Va rugam sa consultati documentatia producatorului atunci cand utilizati produse cu etilen glicol pentru protectia impotriva inghetului si a coroziunii. Retineti ca garniturile din EPDM vor fi afectate de lubrifianti din uleiuri minerale si astfel vor duce la deteriorarea etansarilor cu EPDM in robinetele care utilizeaza etansari EPDM. Distribuitoarele HERZ pentru instalatii de incalzire nu sunt indicate pentru utilizarea unui mediu agresiv (cum ar fi: acizi, alcalini, gaze combustibile si explozive) deoarece pot distruge componentele de etansare.
Datele de functionare efectiv permise depind de conductele sau racordurile de prindere folosite. Exemplu: daca se utilizeaza racorduri pentru tevi din plastic, sunt permise datele de functionare de la baza (daca sunt aprobate de producatorul tevilor).
Temperatura maxima de lucru: 80°C
Presiune maxima de lucru: 4 bar
Presiunea de lucru mai mare este permisa numai dupa aprobarea scrisa a HERZ. Atunci cand se folosesc racorduri de compresie HERZ pentru tevi din cupru si otel, valorile de temperatura si presiune admisibile conform EN 1254-2:1998.
Distribuitor de tur tip bara G1”:
• robinete de inchidere;
• robinet de golire ROSU;
• dezaerator;
• racorduri 3/4” pentru tevi;
Distribuitor de retur tip bara G1”:
• robinete de inchidere;
• robinet de golire ALBASTRU;
• dezaerator;
• racorduri 3/4” pentru tevi;
